壓盤型，橡膠圈尺寸：Φ85

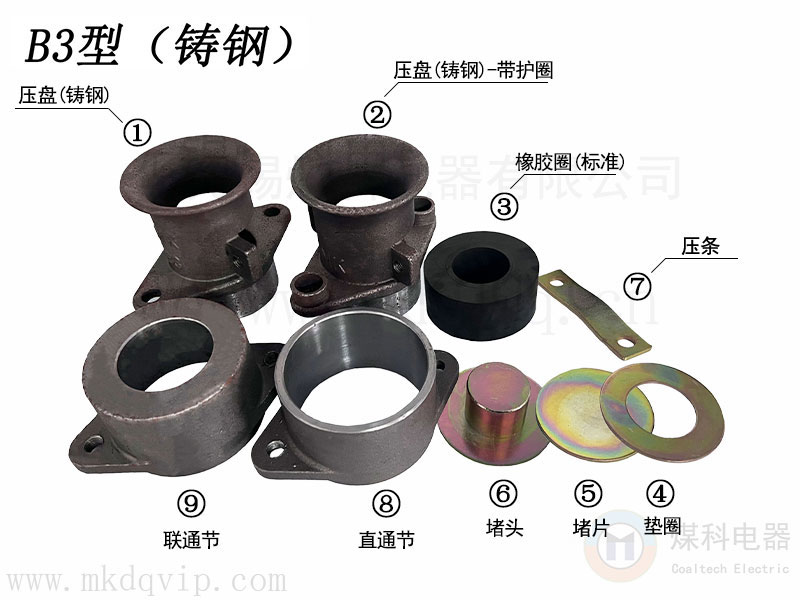

編號對應圖上編號：

①B3壓盤（鑄鋼）   ②B3壓盤（鑄鋼）-帶護圈   ③B3橡膠圈（標準）  ④B3墊圈   ⑤B3堵片   ⑥B3堵頭    ⑦B3壓條   ⑧B3直通節   ⑨B3聯通節

◆ 執行標準：GB/T 3836-2021、Q/MK MA0301-2022

◆ 可配電纜外徑≤Φ51mm（具體多少由橡膠圈內孔決定），可參考：防爆橡膠圈內孔對應電纜外徑

訂貨須知：為了高效溝通，訂貨盡量使用下列名稱（名稱對應圖上編號）

可單獨訂購：

①B3壓盤（鑄鋼）   ②B3壓盤（鑄鋼）-帶護圈   ③B3橡膠圈（標準）  ④B3墊圈   ⑤B3堵片   ⑥B3堵頭    ⑦B3壓條   ⑧B3直通節   ⑨B3聯通節

建議成套訂購：

（1） B3（鑄鋼）堵片全套        =B3壓盤（鑄鋼）+橡膠圈（標準）+墊片+堵片

（2） B3（鑄鋼）堵頭全套        =B3壓盤（鑄鋼）+橡膠圈（標準）+墊片+堵頭

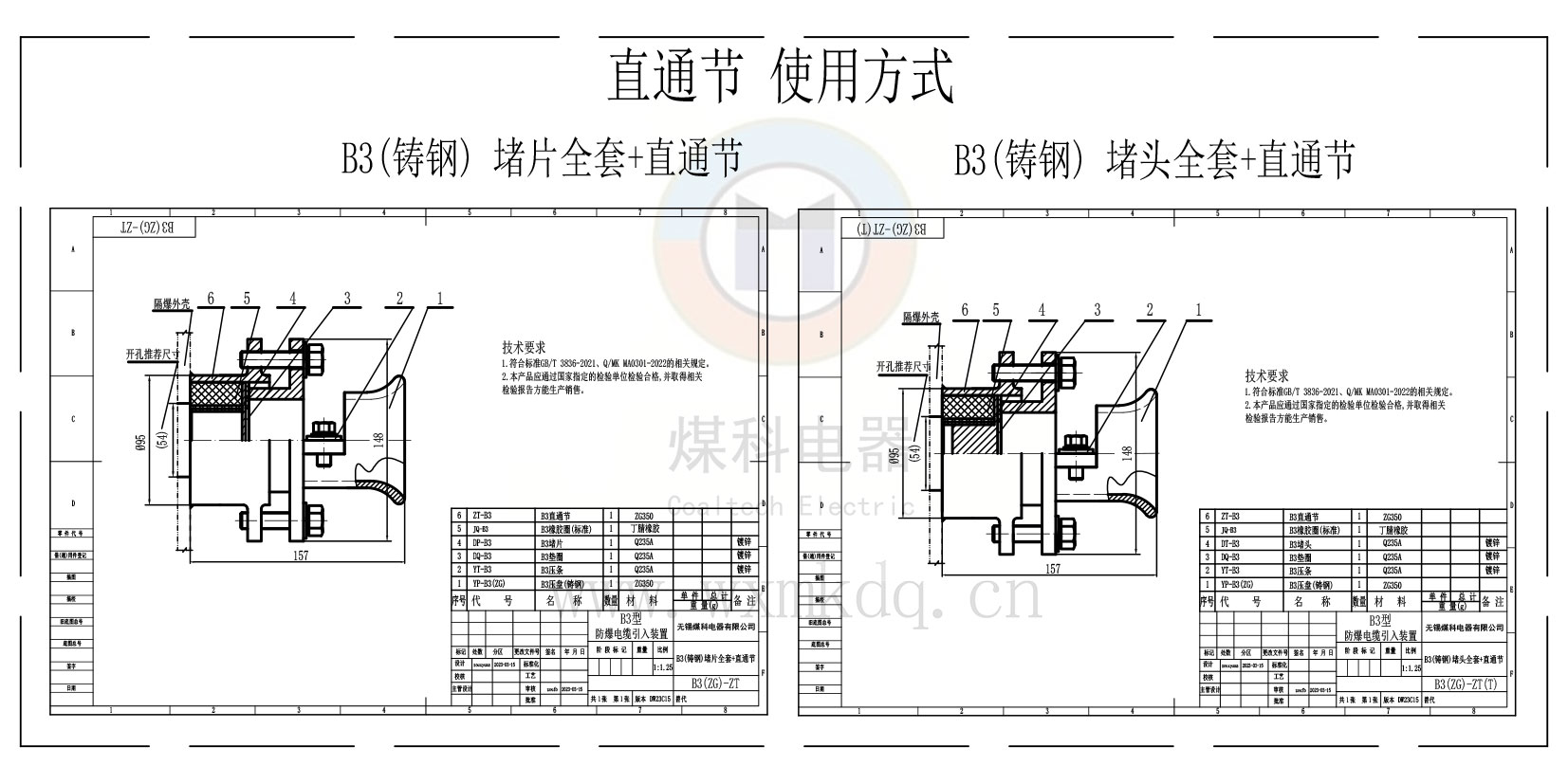

（3） B3（鑄鋼）堵片全套+直通節   =B3壓盤（鑄鋼）+橡膠圈（標準）+墊片+堵片+直通節

（4） B3（鑄鋼）堵頭全套+直通節   =B3壓盤（鑄鋼）+橡膠圈（標準）+墊片+堵頭+直通節

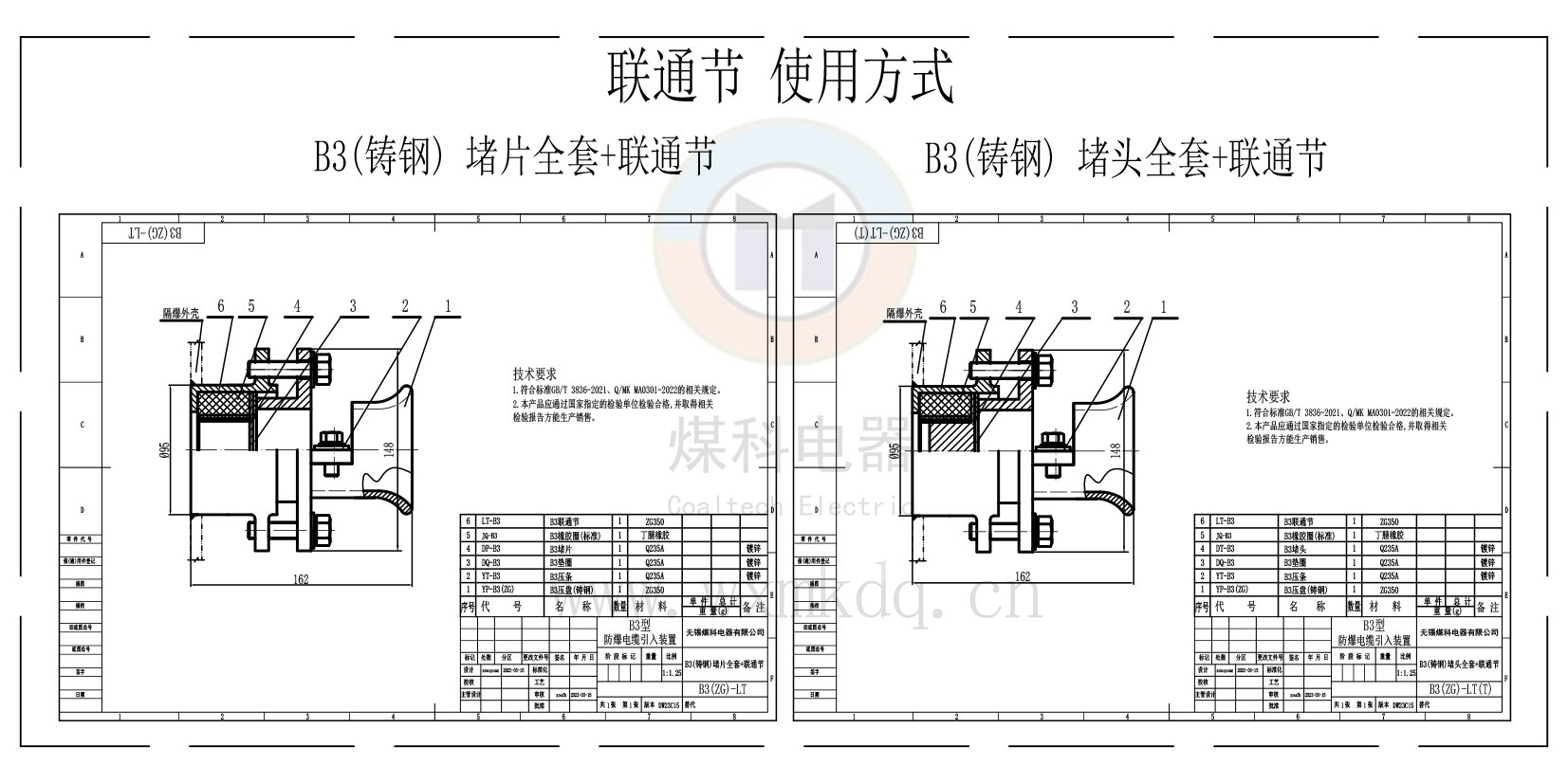

（5） B3（鑄鋼）堵片全套+聯通節   =B3壓盤（鑄鋼）+橡膠圈（標準）+墊片+堵片+聯通節

（6） B3（鑄鋼）堵頭全套+聯通節   =B3壓盤（鑄鋼）+橡膠圈（標準）+墊片+堵頭+聯通節

（7） B3（鑄鋼）堵片全套        =B3壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊片+堵片

（8） B3（鑄鋼）堵頭全套        =B3壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊片+堵頭

（9） B3（鑄鋼）堵片全套+直通節   =B3壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊片+堵片+直通節

（10） B3（鑄鋼）堵頭全套+直通節   =B3壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊片+堵頭+直通節

（11） B3（鑄鋼）堵片全套+聯通節   =B3壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊片+堵片+聯通節

（12） B3（鑄鋼）堵頭全套+聯通節   =B3壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊片+堵頭+聯通節

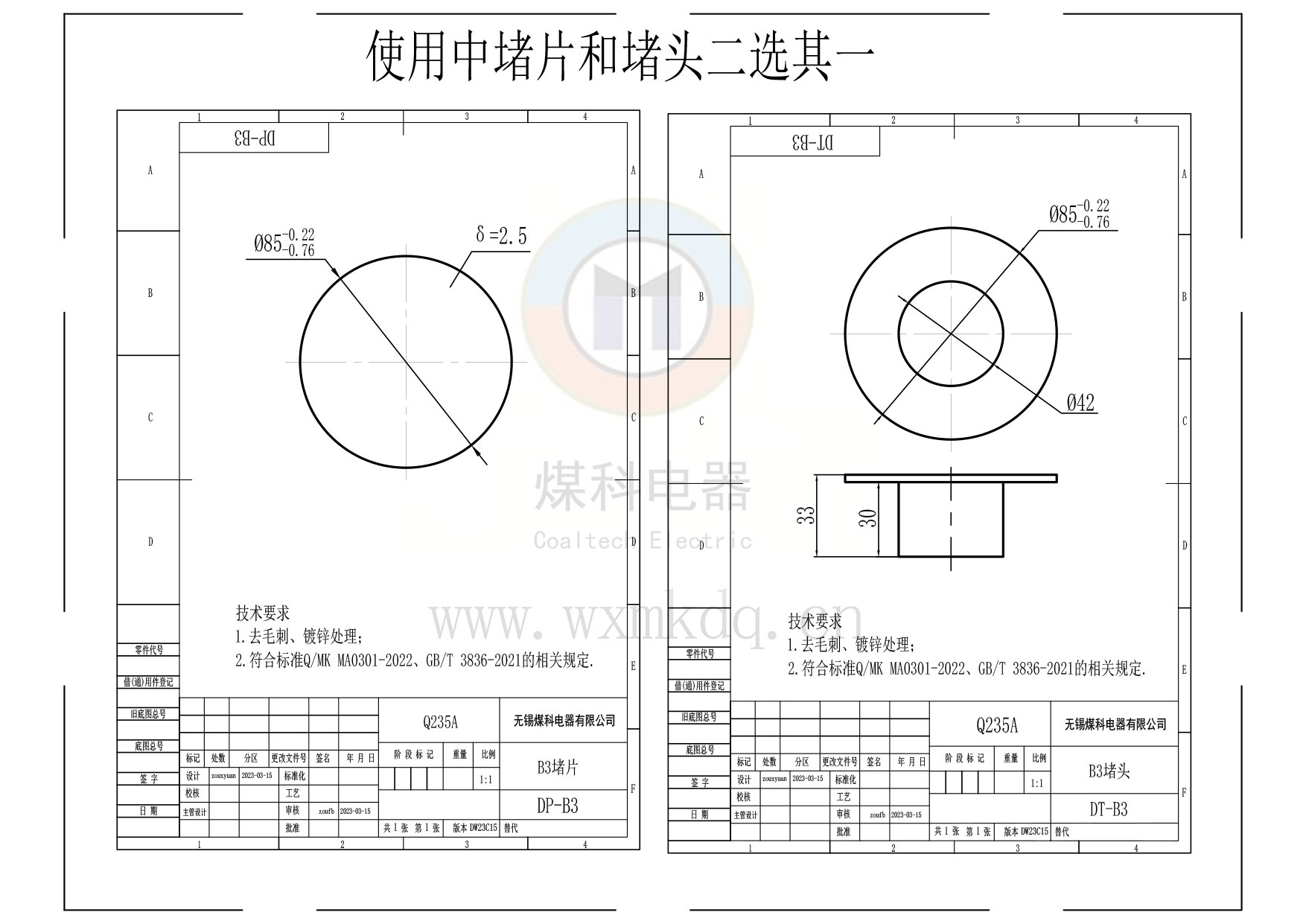

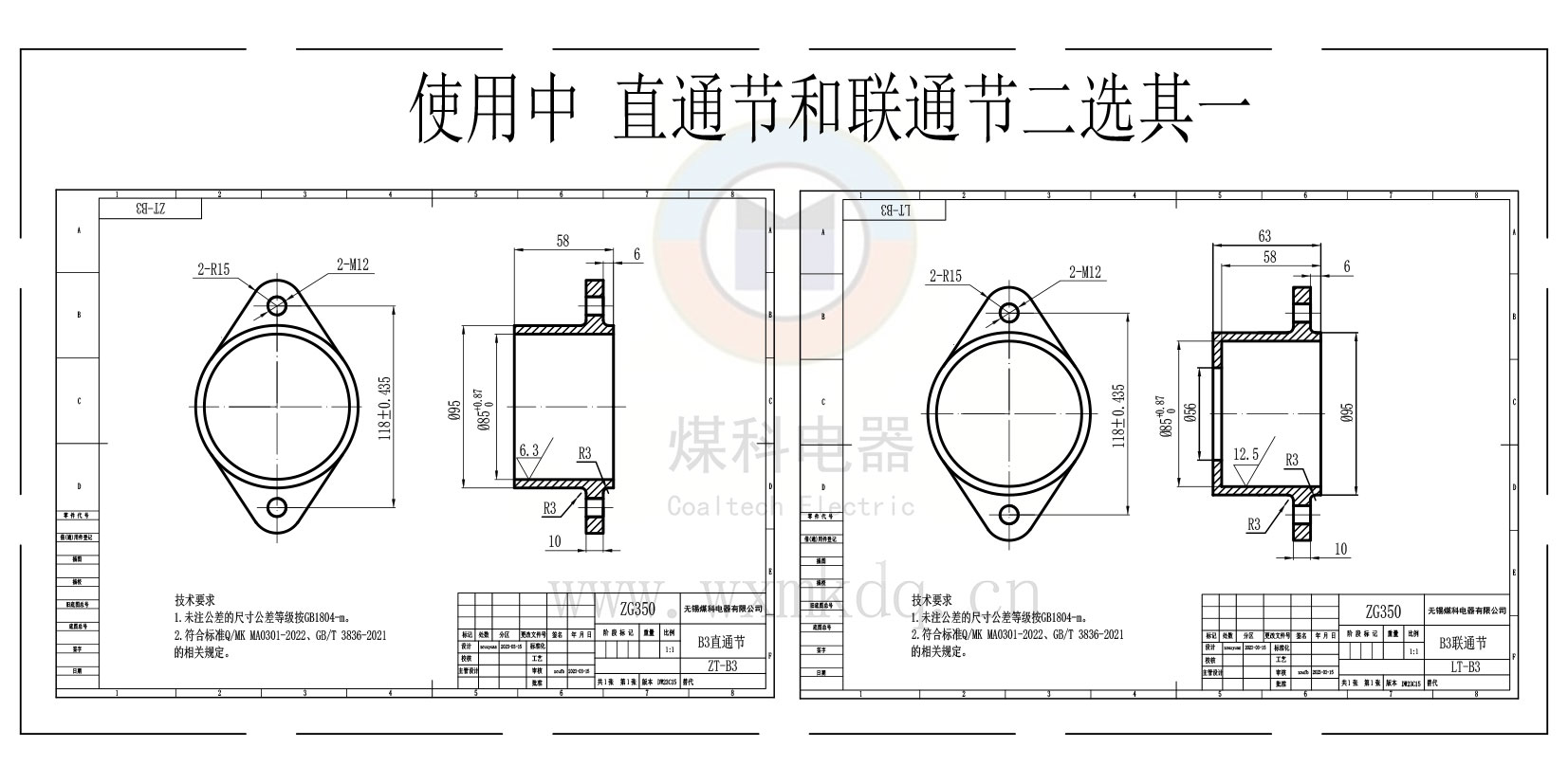

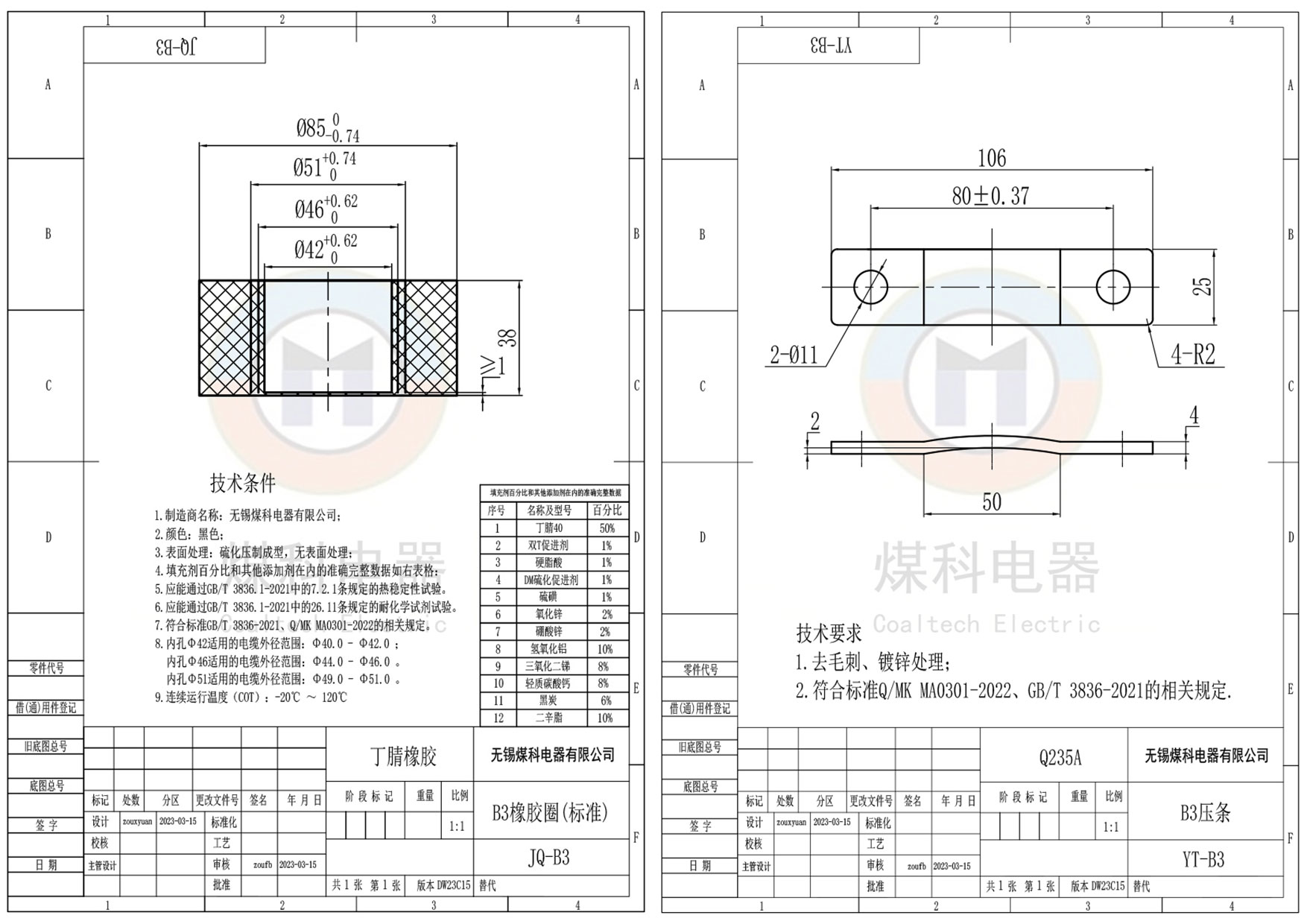

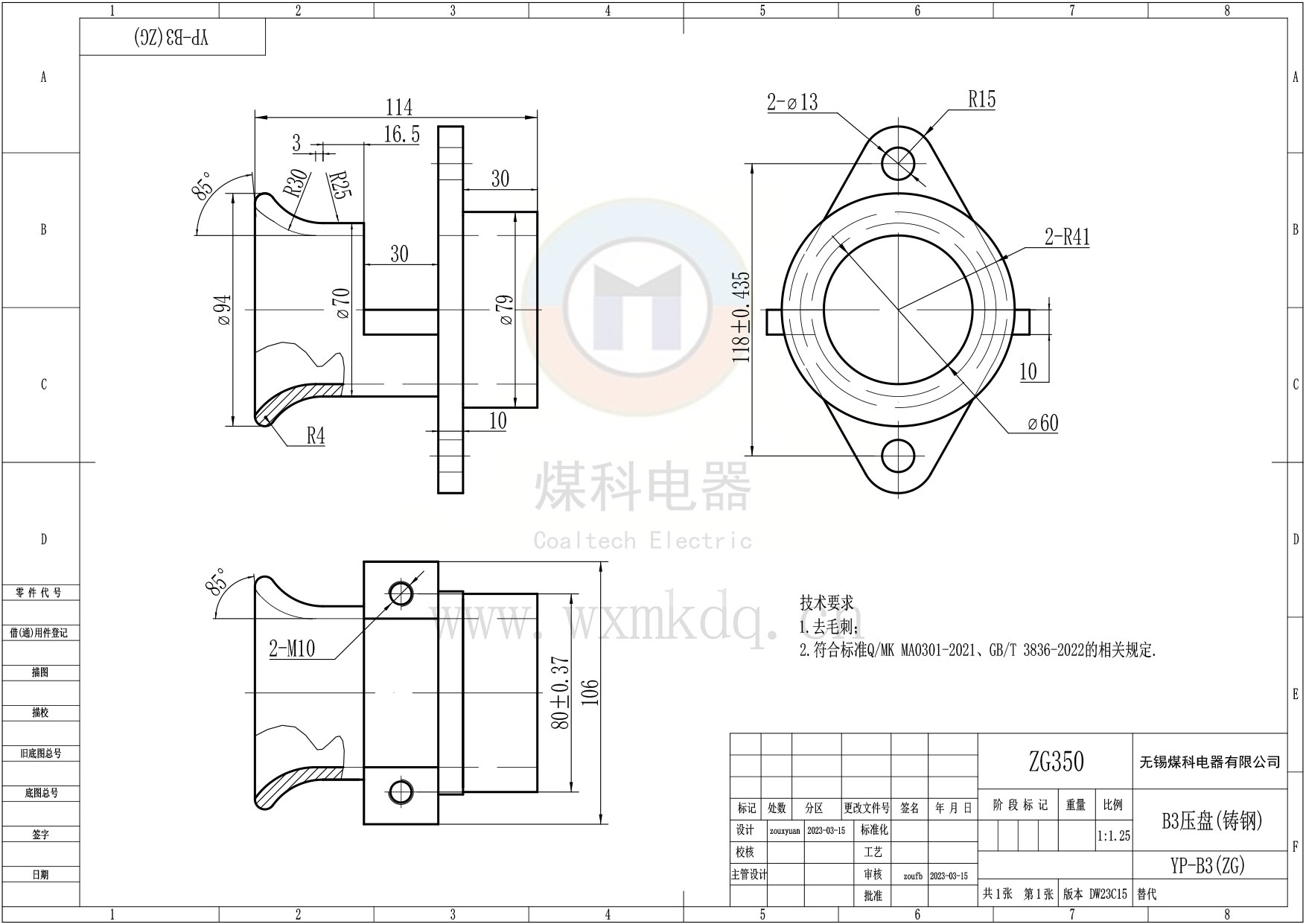

■產品詳細機械圖紙■

引入裝置 選型簡介

（1）防爆橡膠圈（阻燃）通過 相關的熱穩定試驗，并取得國家防爆檢驗站檢驗報告；

（2）防爆橡膠圈可按照客戶的要求定做！現有尺寸可參考具體選型頁面！

（3）標準型以外，包含多種規格（M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……）歡迎來電咨詢！

（4）標準型電纜引入線裝置 比較選型
