壓盤型，橡膠圈尺寸：Φ103

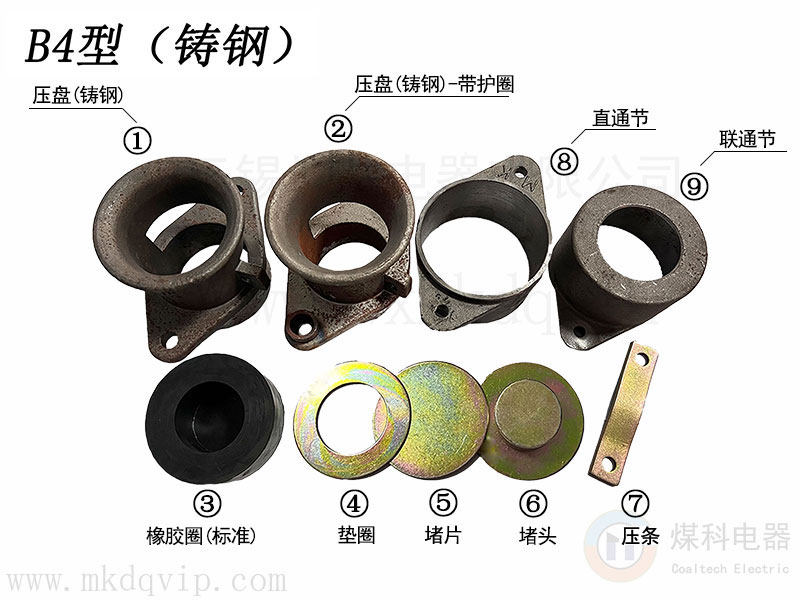

編號對應圖上編號：

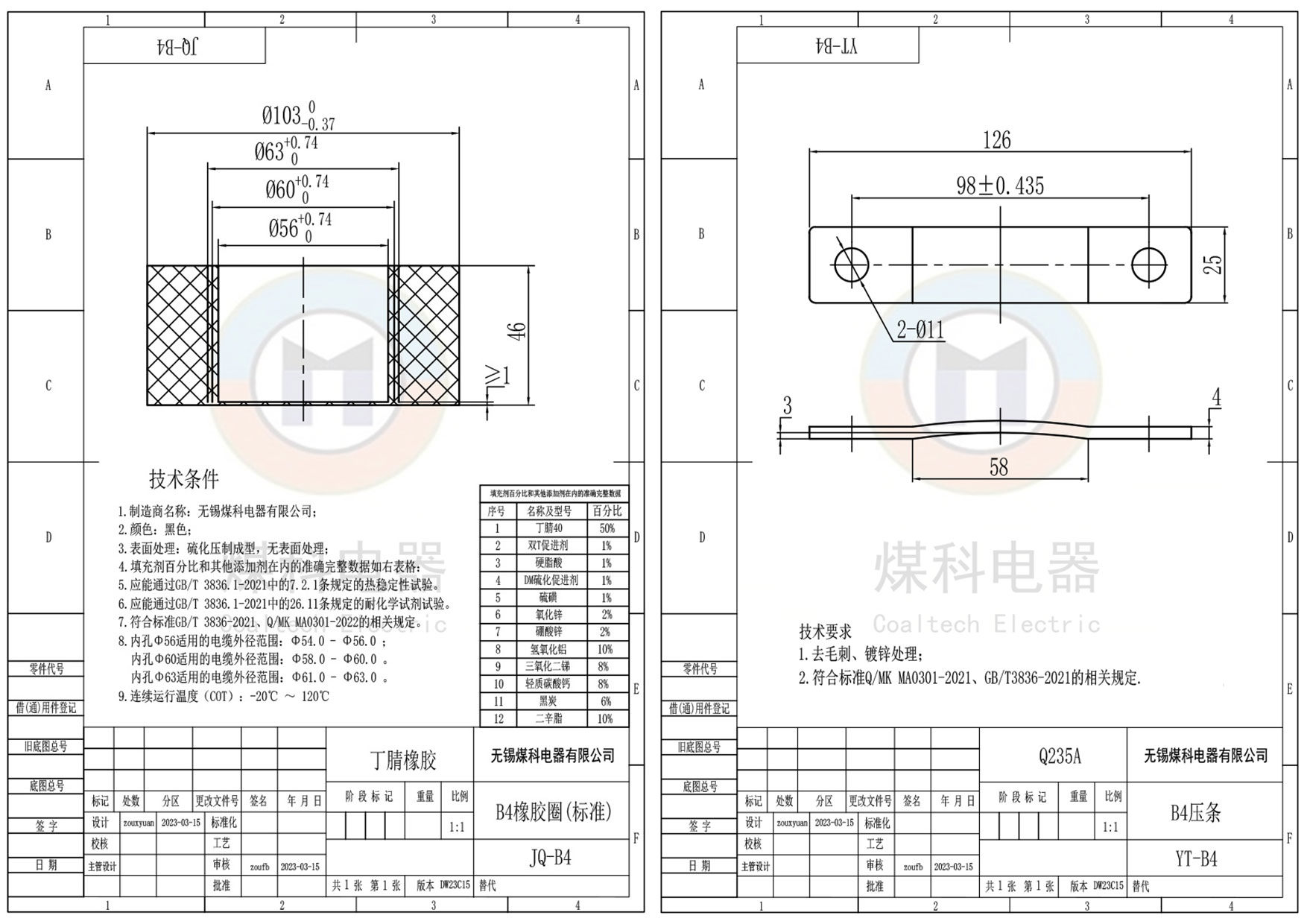

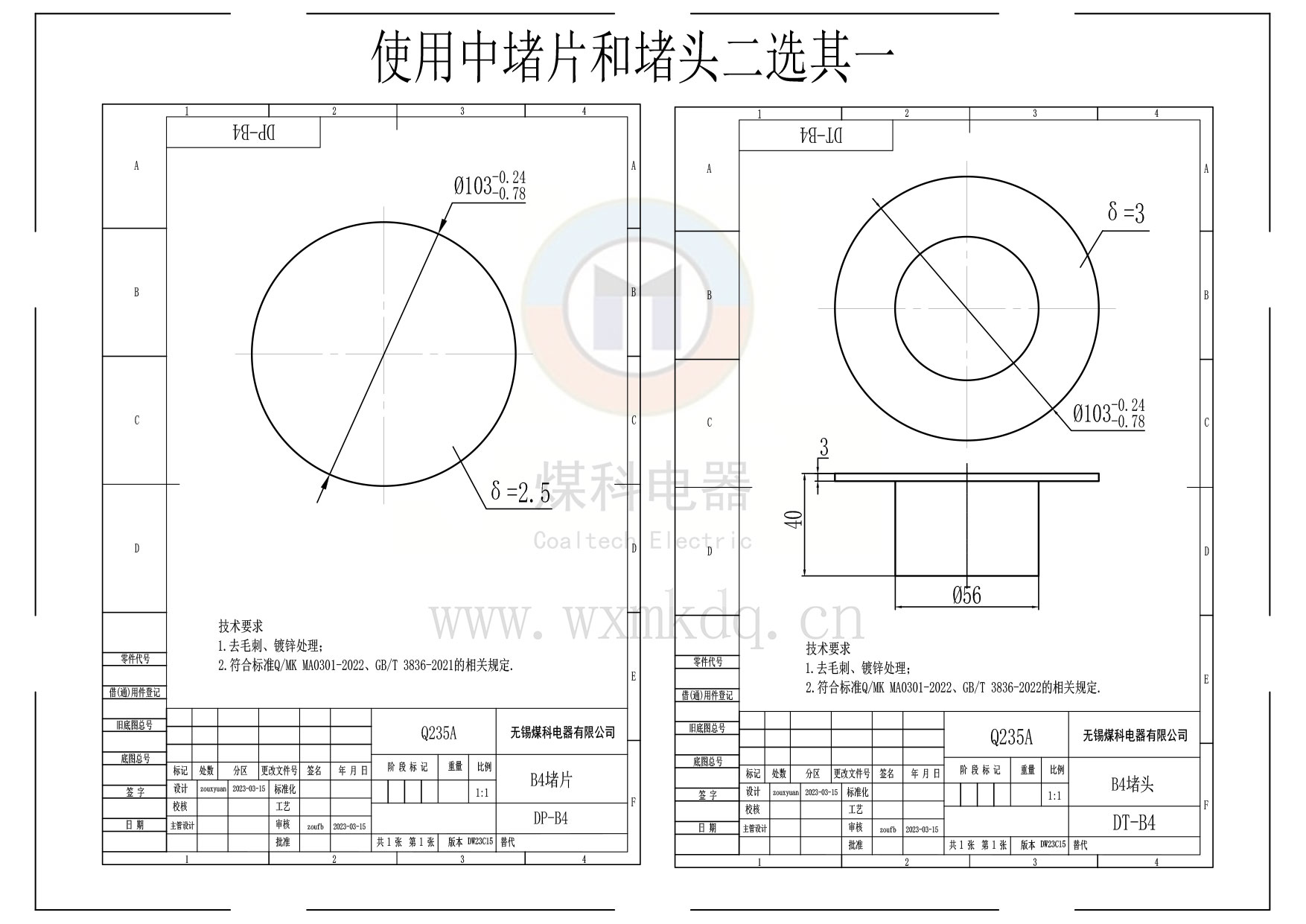

①B4壓盤（鑄鋼）   ②B4壓盤（鑄鋼）-帶護圈   ③B4橡膠圈（標準）   ④B4墊圈   ⑤B4堵片   ⑥B4堵頭   ⑦B4壓條   ⑧B4直通節  ⑨B4聯通節

◆ 執行標準：GB/T 3836-2021、Q/MK MA0301-2022

◆ 可配電纜外徑≤Φ63mm（具體多少由橡膠圈內孔決定），可參考：防爆橡膠圈內孔對應電纜外徑

訂貨須知：為了高效溝通，訂貨盡量使用下列名稱（名稱對應圖上編號）

可單獨訂購：

①B4壓盤（鑄鋼）   ②B4壓盤（鑄鋼）-帶護圈   ③B4橡膠圈（標準）   ④B4墊圈   ⑤B4堵片   ⑥B4堵頭   ⑦B4壓條   ⑧B4直通節  ⑨B4聯通節

建議成套訂購：

（1） B4（鑄鋼）堵片全套        =B4壓盤（鑄鋼）+橡膠圈（標準）+墊圈+堵片

（2） B4（鑄鋼）堵頭全套        =B4壓盤（鑄鋼）+橡膠圈（標準）+墊圈+堵頭

（3） B4（鑄鋼）堵片全套+直通節   =B4壓盤（鑄鋼）+橡膠圈（標準）+墊圈+堵片+直通節

（4） B4（鑄鋼）堵頭全套+直通節   =B4壓盤（鑄鋼）+橡膠圈（標準）+墊圈+堵頭+直通節

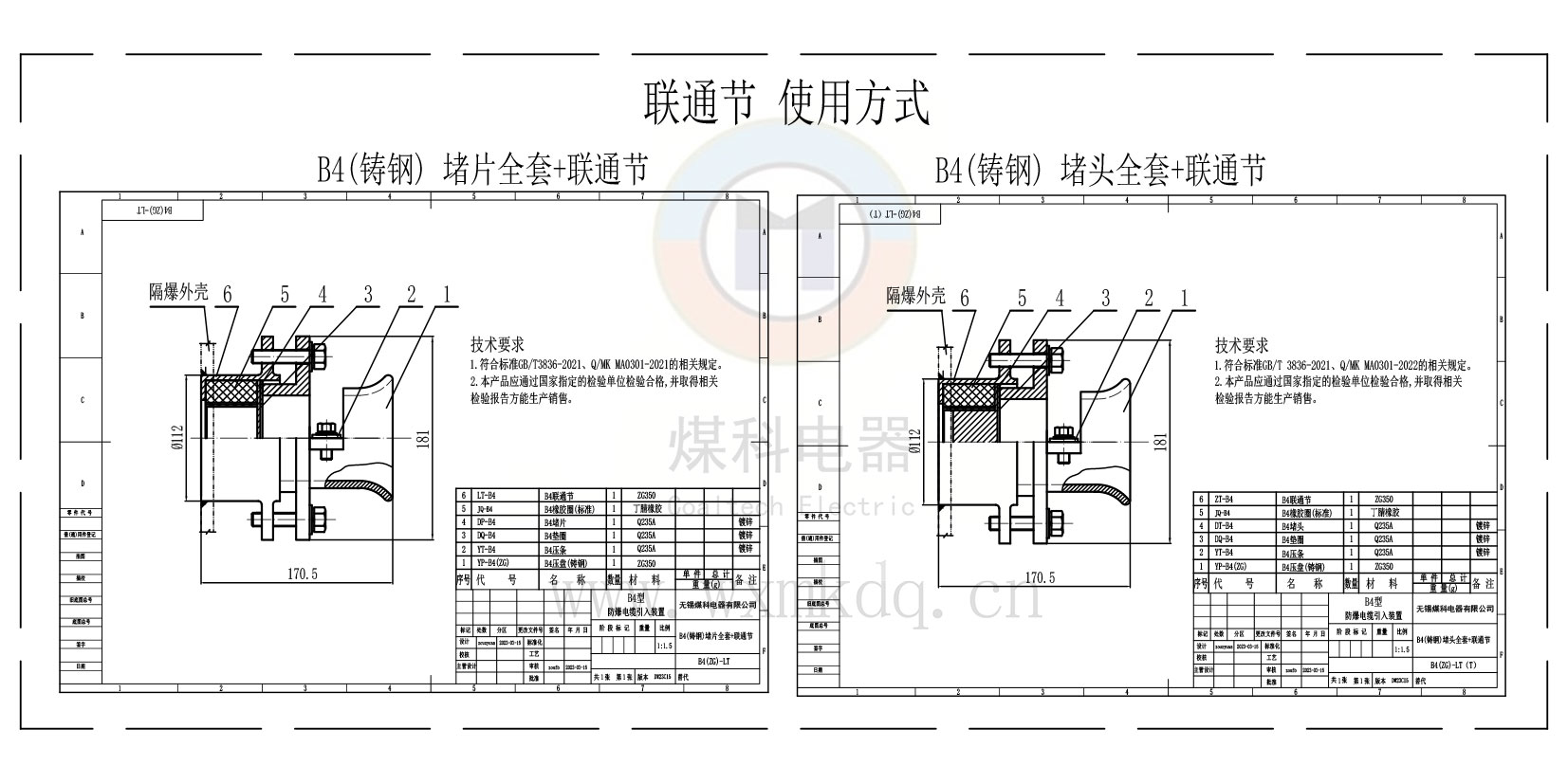

（5） B4（鑄鋼）堵片全套+聯通節   =B4壓盤（鑄鋼）+橡膠圈（標準）+墊圈+堵片+聯通節

（6） B4（鑄鋼）堵頭全套+聯通節   =B4壓盤（鑄鋼）+橡膠圈（標準）+墊圈+堵頭+聯通節

（7） B4（鑄鋼）堵片全套        =B4壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊圈+堵片

（8） B4（鑄鋼）堵頭全套        =B4壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊圈+堵頭

（9） B4（鑄鋼）堵片全套+直通節    =B4壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊圈+堵片+直通節

（10） B4（鑄鋼）堵頭全套+直通節   =B4壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊圈+堵頭+直通節

（11） B4（鑄鋼）堵片全套+聯通節   =B4壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊圈+堵片+聯通節

（12） B4（鑄鋼）堵頭全套+聯通節   =B4壓盤（鑄鋼）-帶護圈+橡膠圈（標準）+墊圈+堵頭+聯通節

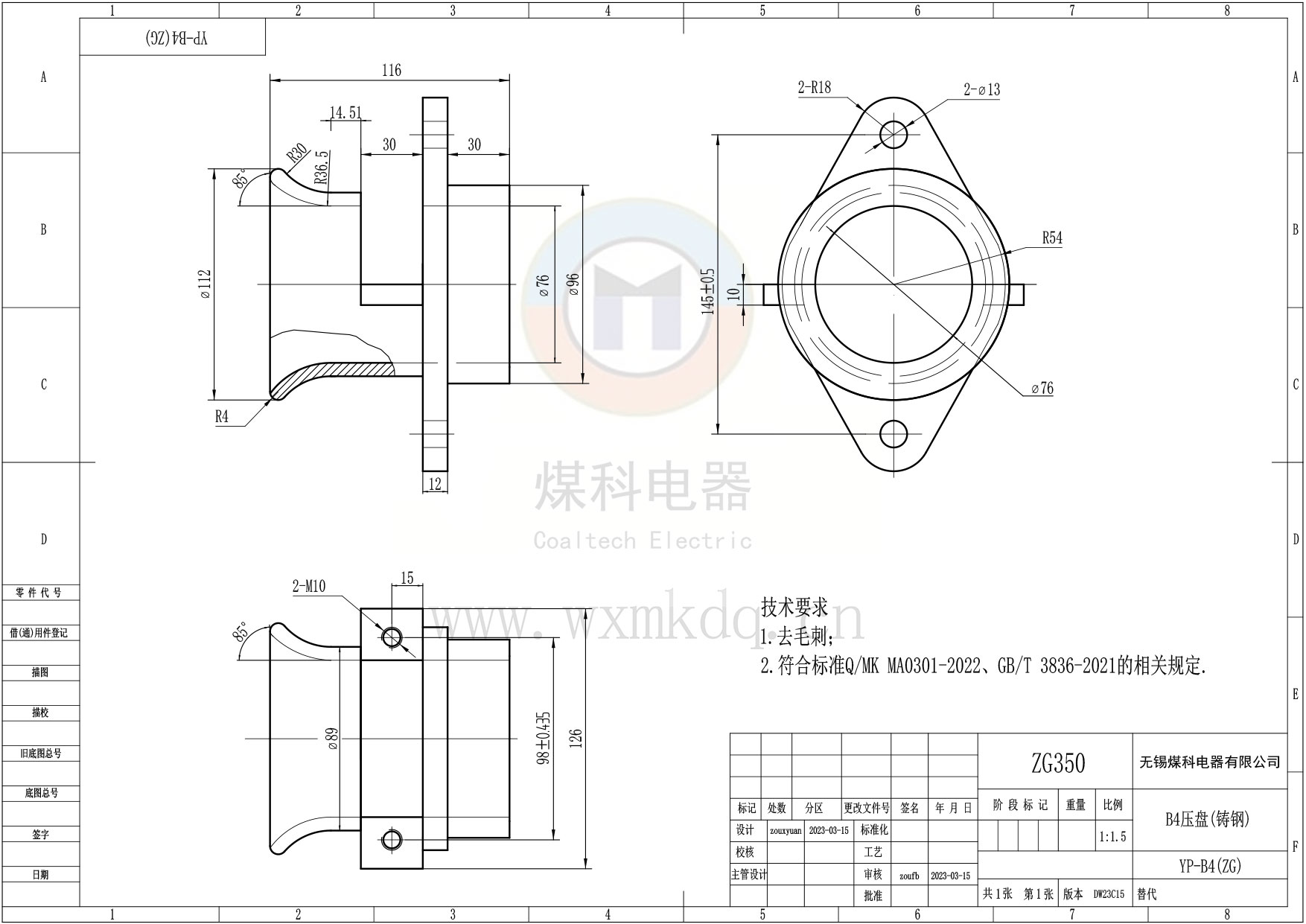

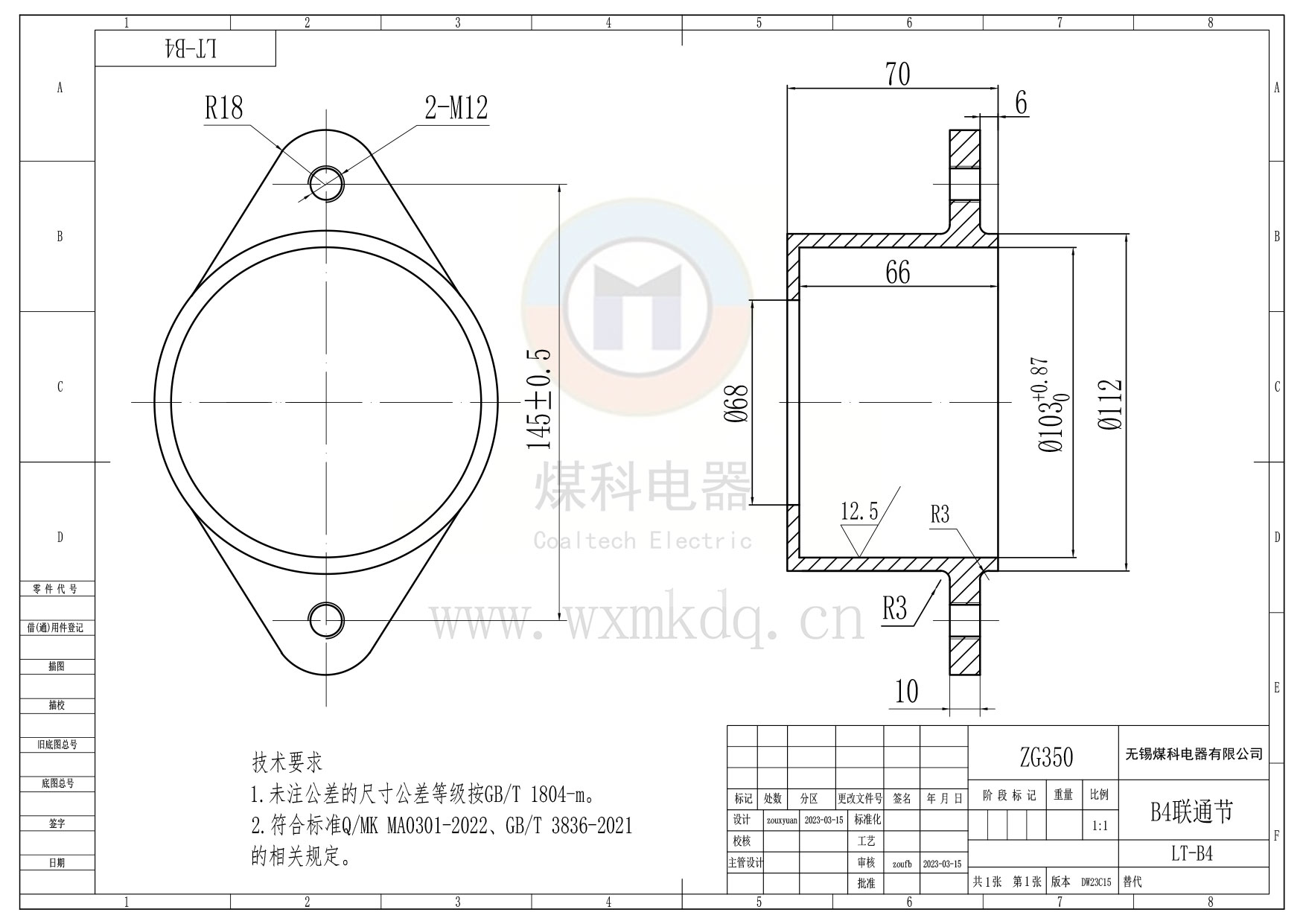

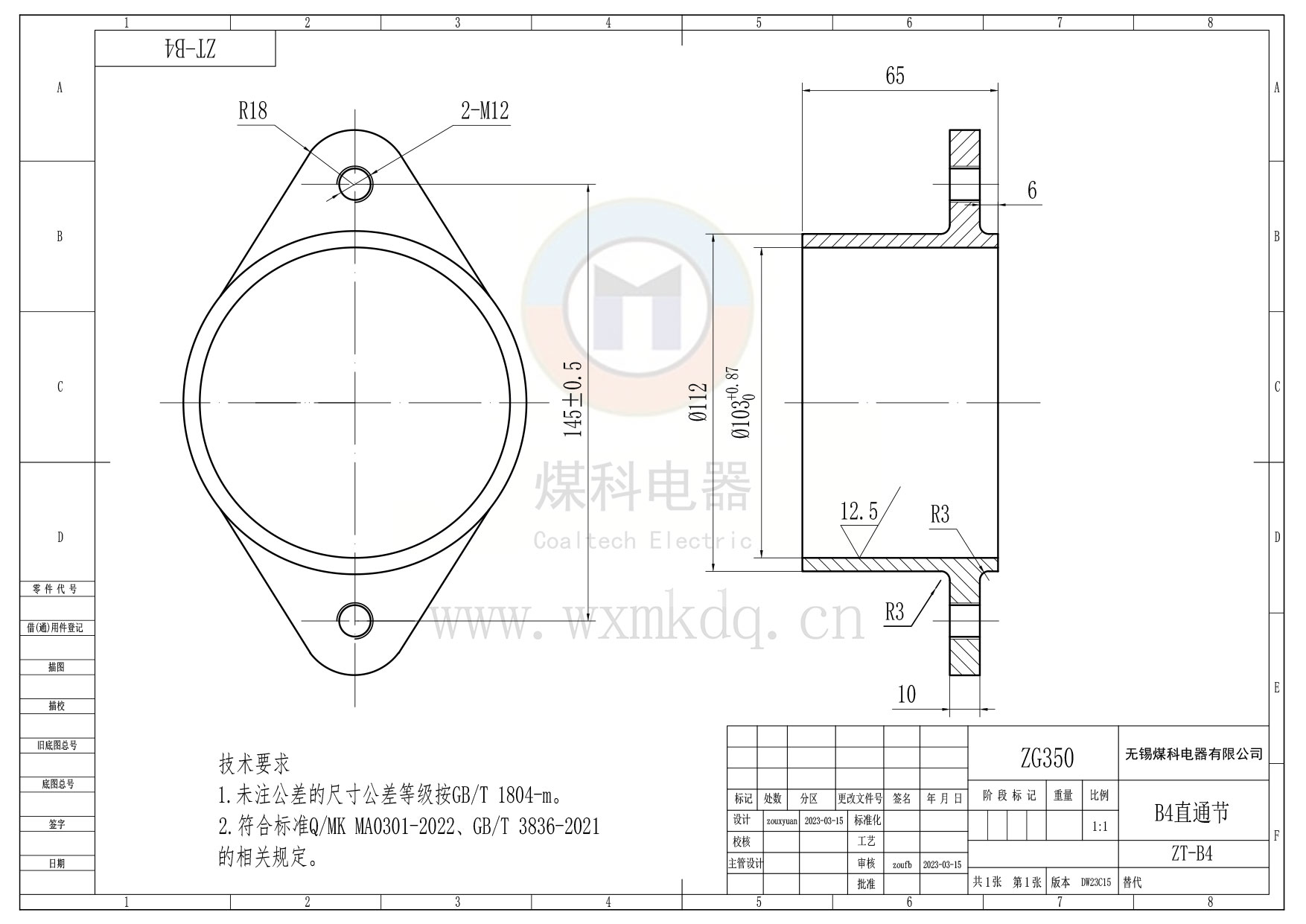

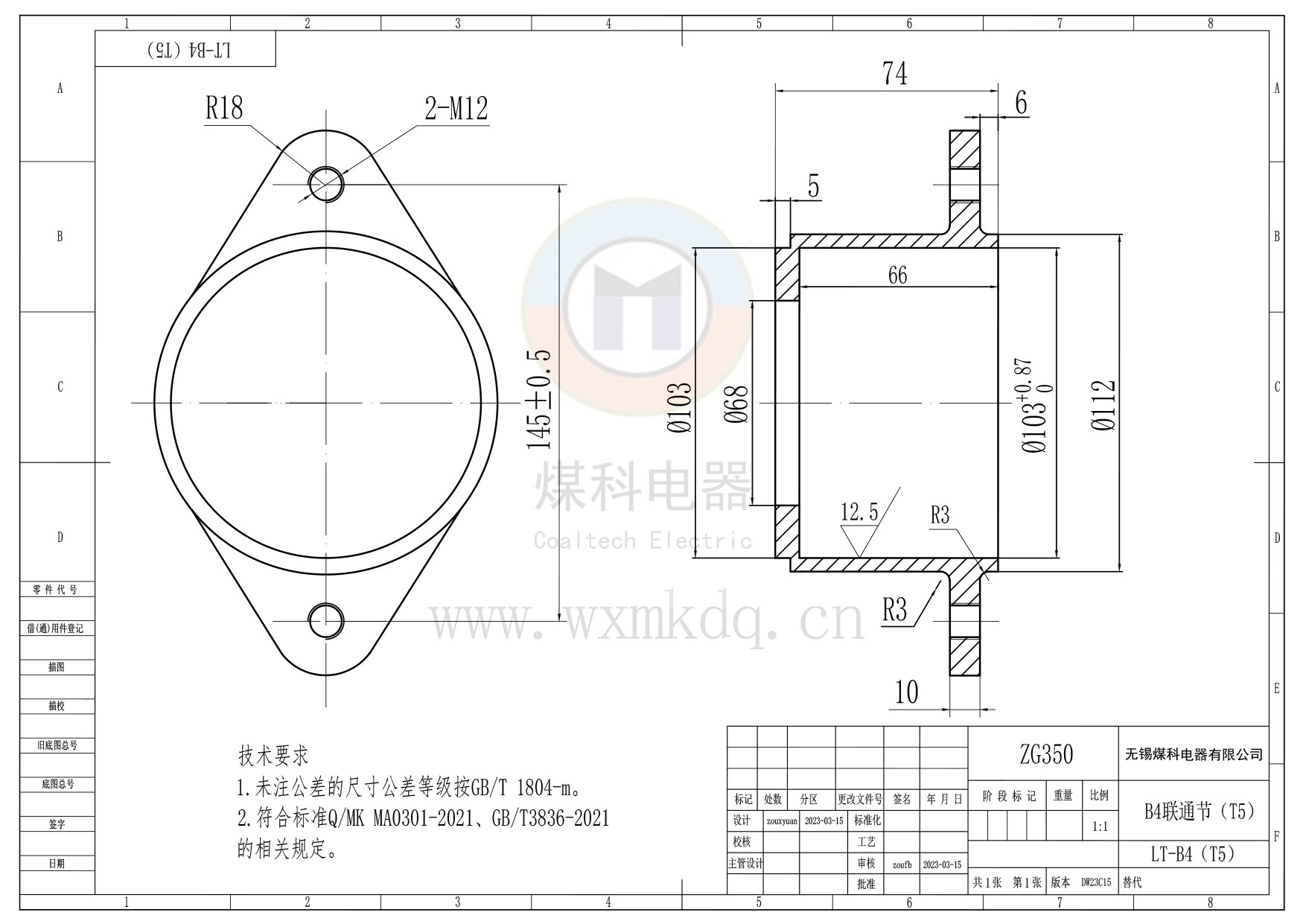

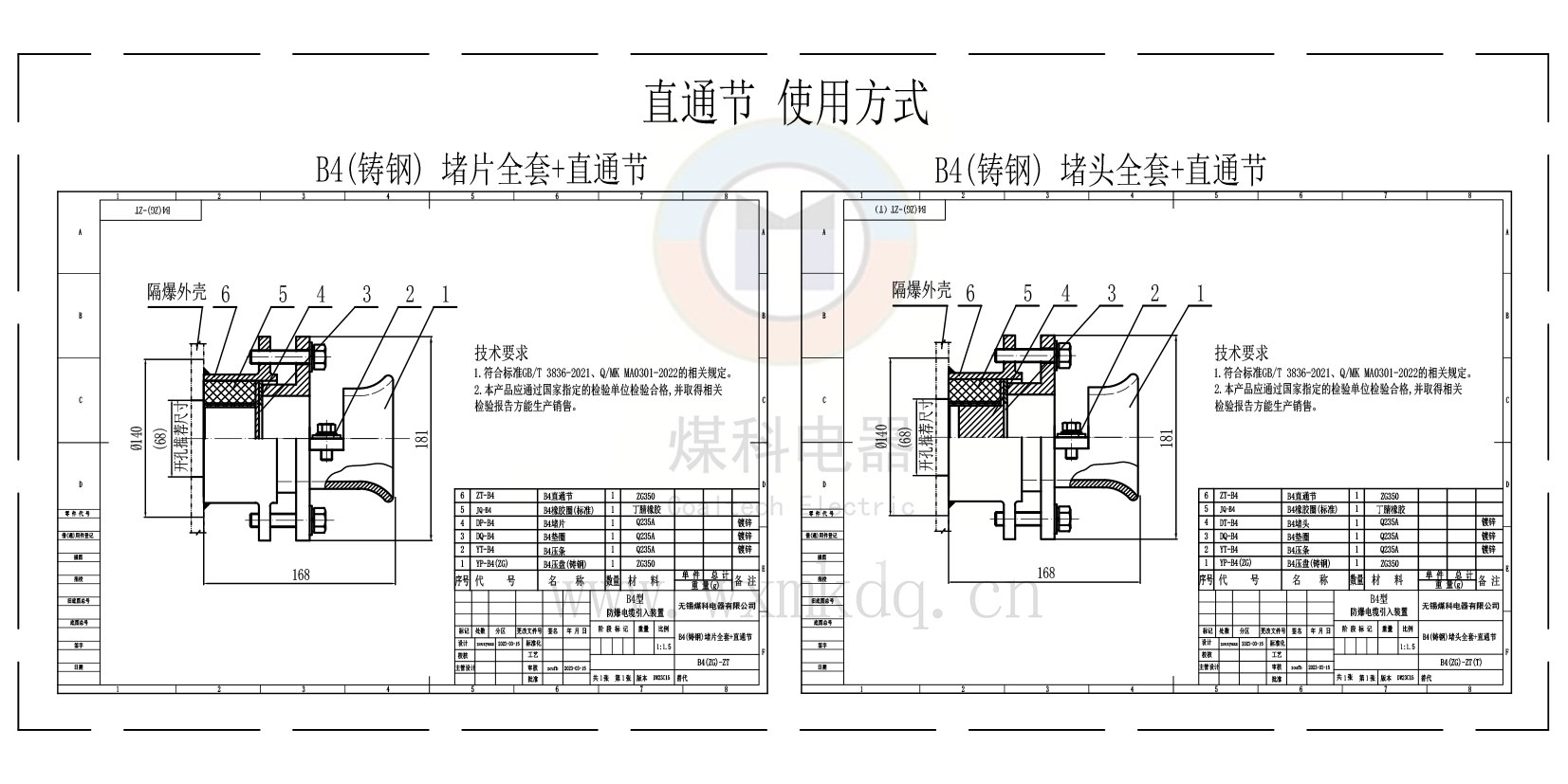

■產品詳細機械圖紙■

引入裝置 選型簡介

（1）防爆橡膠圈（阻燃）通過 相關的熱穩定試驗，并取得國家防爆檢驗站檢驗報告；

（2）防爆橡膠圈可按照客戶的要求定做！現有尺寸可參考具體選型頁面！

（3）標準型以外，包含多種規格（M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……）歡迎來電咨詢！

（4）標準型電纜引入線裝置 比較選型
