    A0型防爆電纜引入裝置
    時間:2023-04-01


    螺紋尺寸:M20x1.5

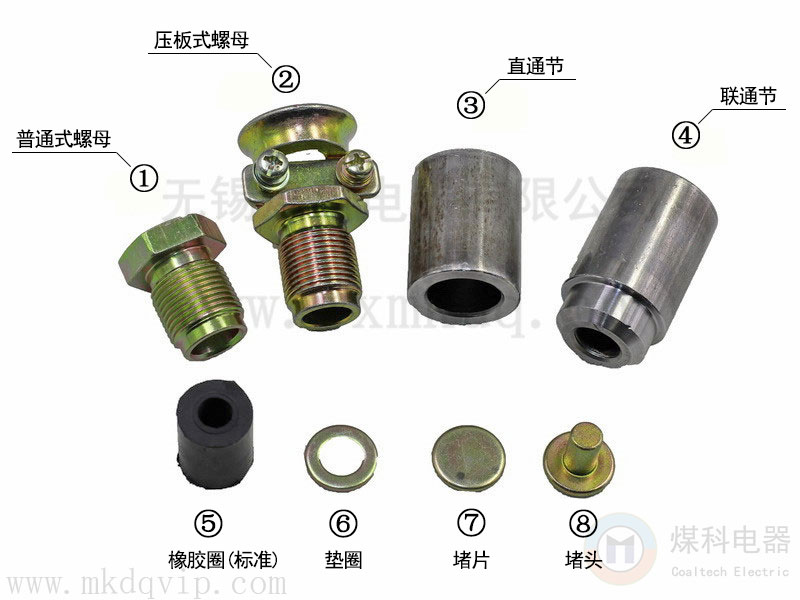

    編號對應圖上編號:

    ①A0普通式螺母   ②A0壓板式螺母(含壓條和螺絲)  ③A0直通節   ④A0聯通節  ⑤A0橡膠圈(標準)   ⑥A0墊圈   ⑦A0堵片   ⑧A0堵頭


    ◆ 執行標準:GB/T 3836-2021、Q/MK MA0301-2022

    ◆ 可配電纜外徑≤Φ10mm(具體多少由橡膠圈內孔決定),可參考:防爆橡膠圈內孔對應電纜外徑

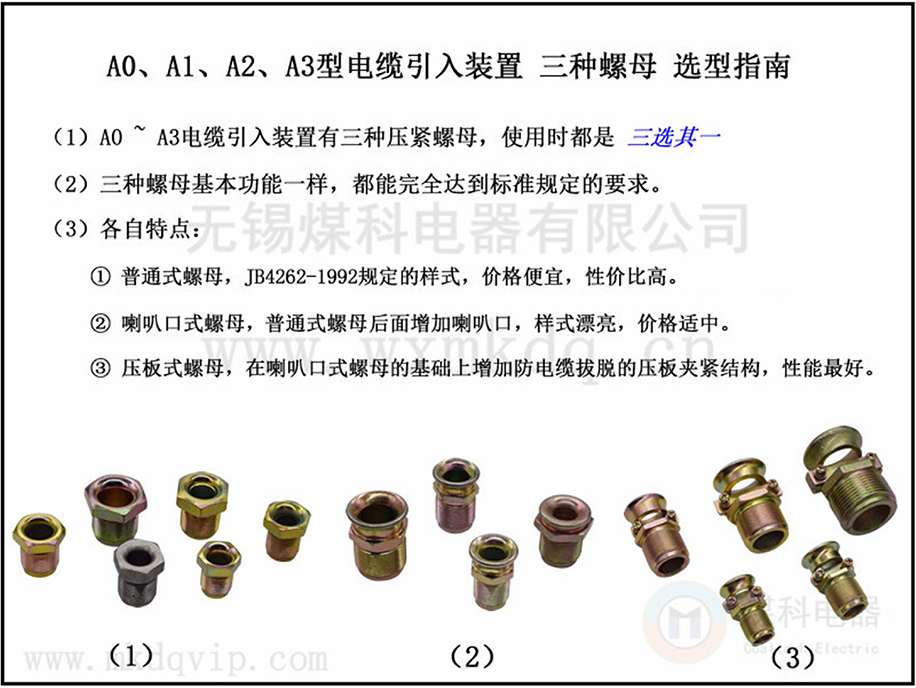

    壓緊螺母選擇指南:

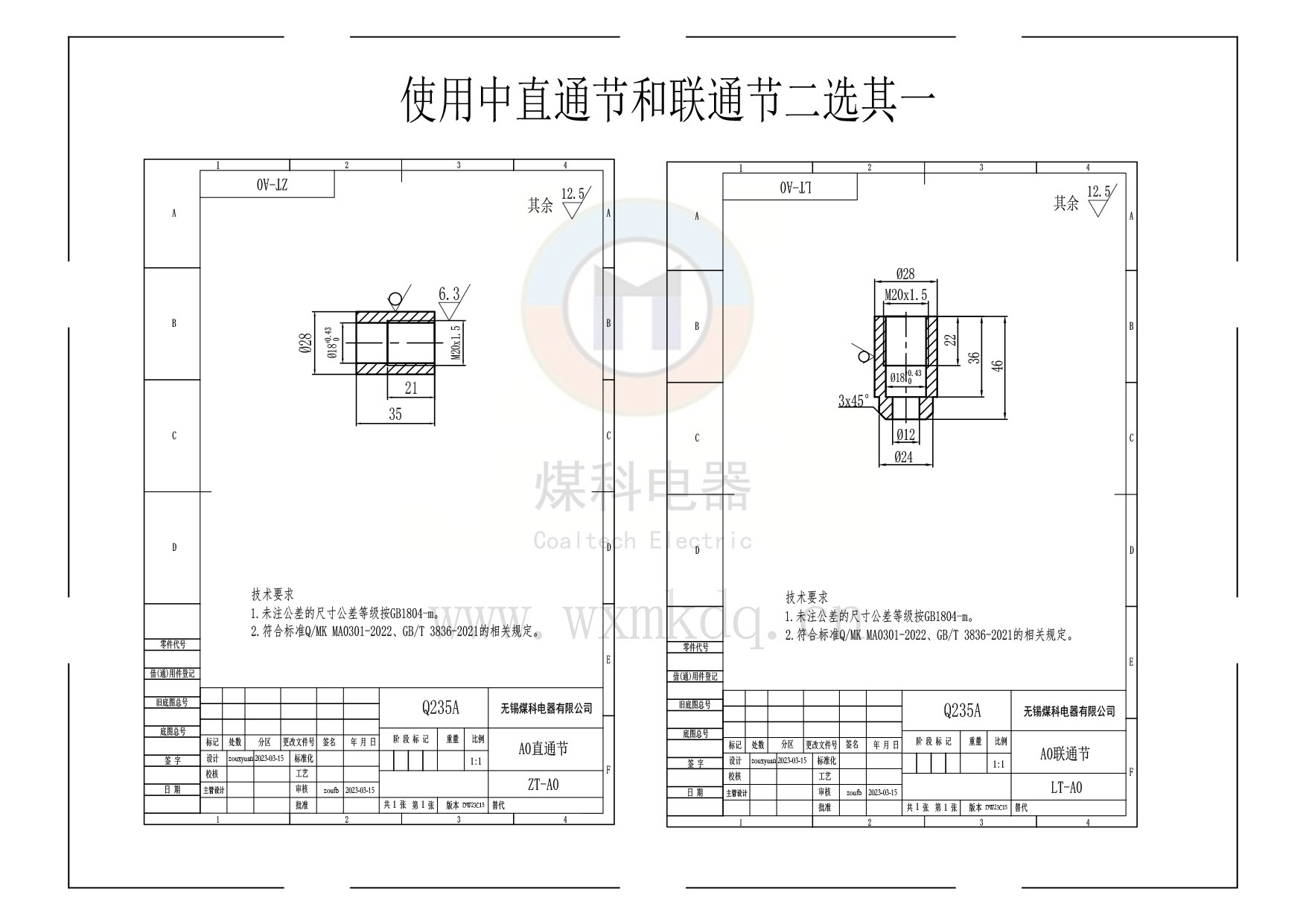

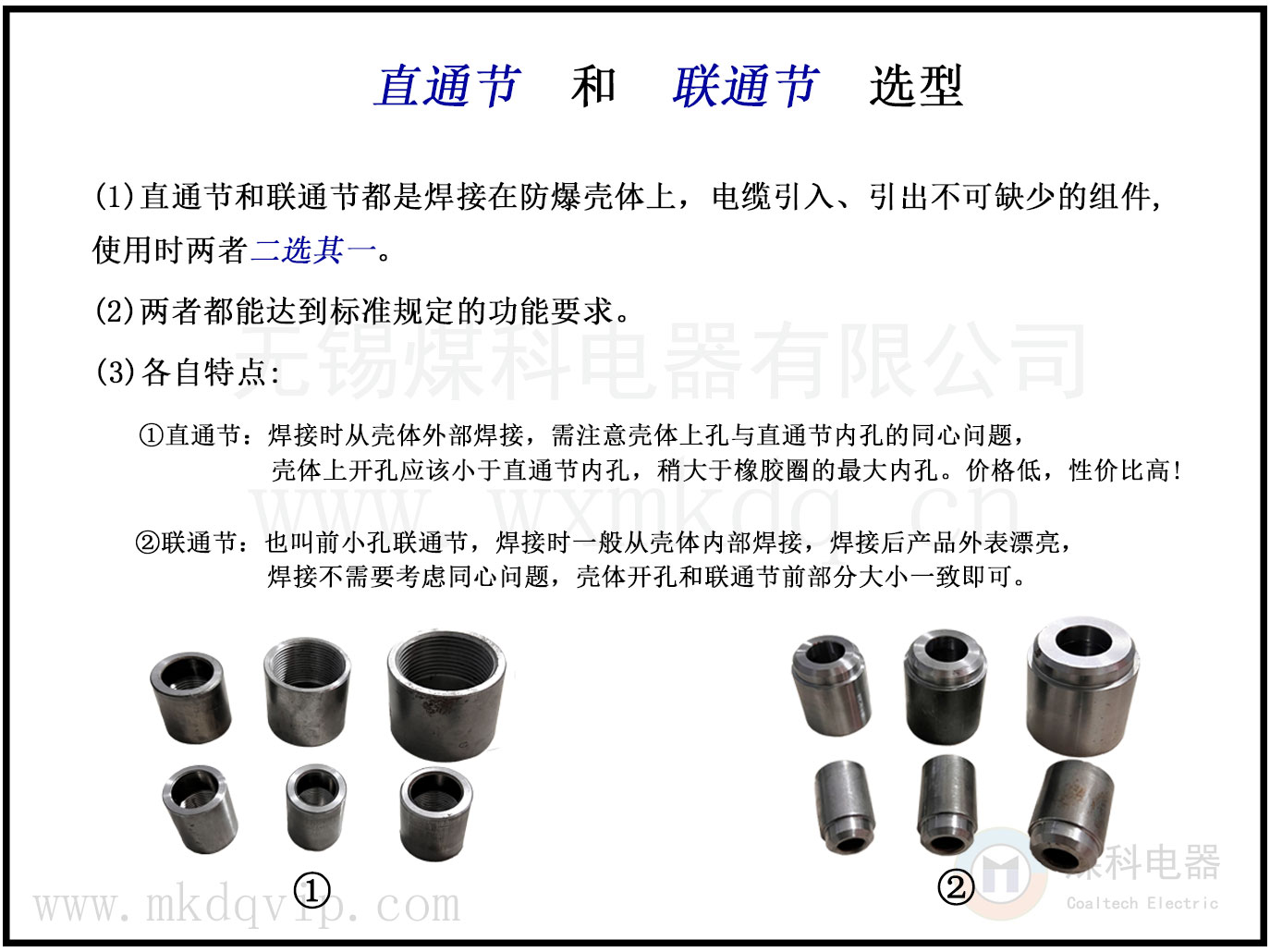

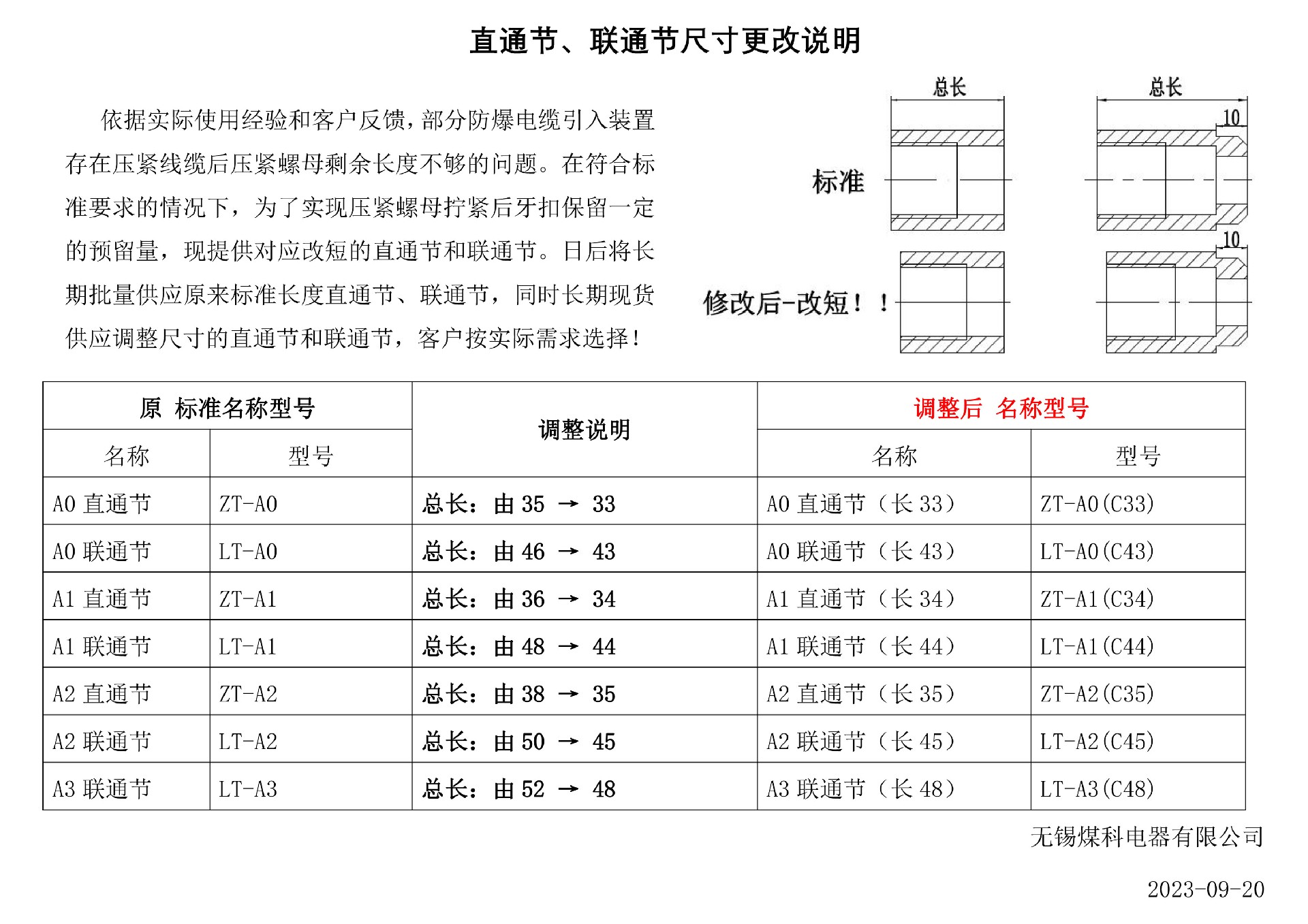

    直通節和聯通節選擇指導:



    訂貨須知:為了高效溝通,訂貨盡量使用下列名稱(名稱對應圖上編號)


    可單獨訂購:

    ①A0普通式螺母   ②A0壓板式螺母(含壓條和螺絲)  ③A0直通節   ④A0聯通節  ⑤A0橡膠圈(標準)   ⑥A0墊圈   ⑦A0堵片   ⑧A0堵頭


    建議成套訂購:

    (1) A0普通式堵片全套        =A0普通式螺母+橡膠圈(標準)+墊圈+堵片

    (2) A0普通式堵頭全套        =A0普通式螺母+橡膠圈(標準)+墊圈+堵頭

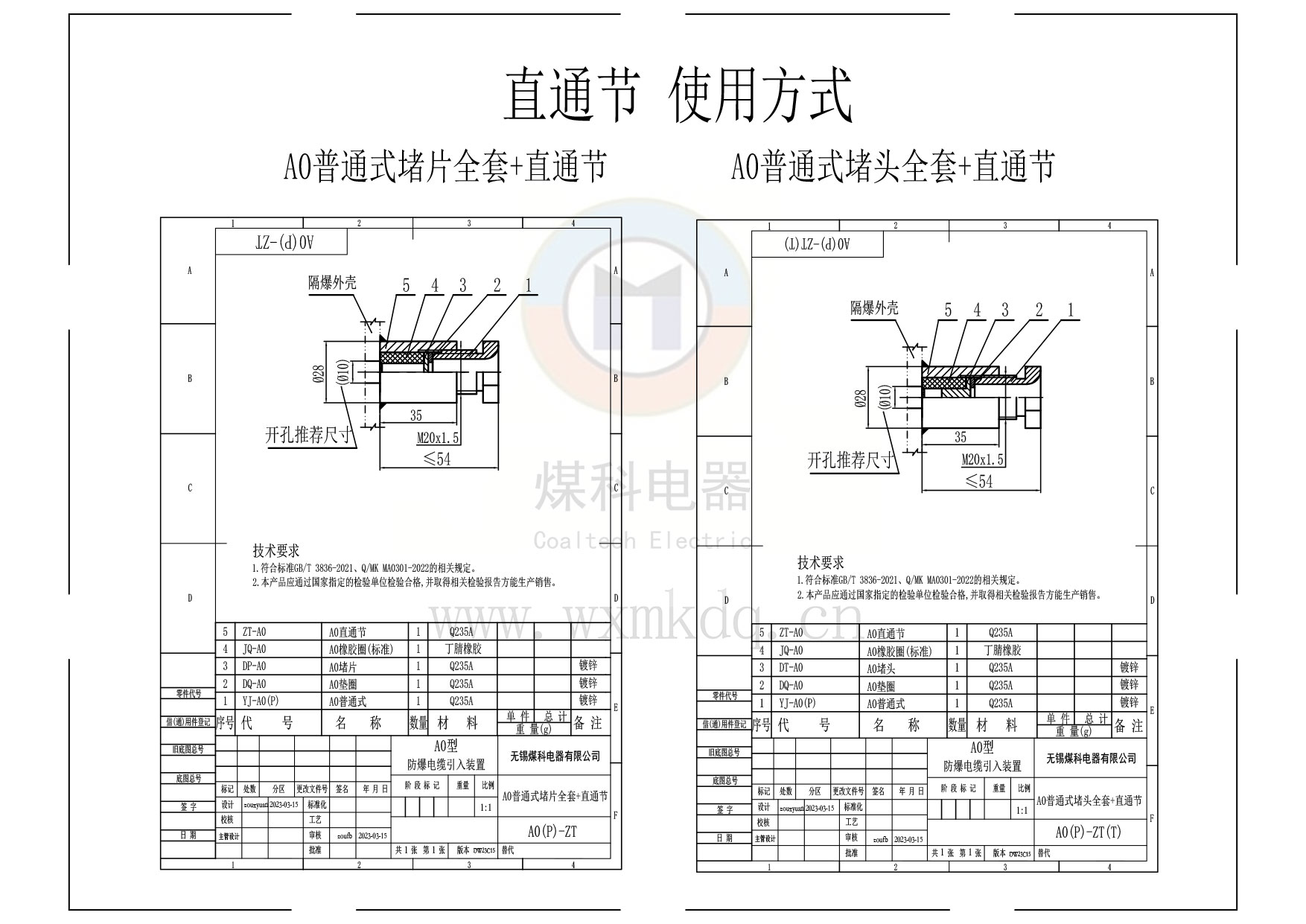

    (3) A0普通式堵片全套+直通節   =A0普通式螺母+橡膠圈(標準)+墊圈+堵片+直通節

    (4) A0普通式堵頭全套+直通節   =A0普通式螺母+橡膠圈(標準)+墊圈+堵頭+直通節

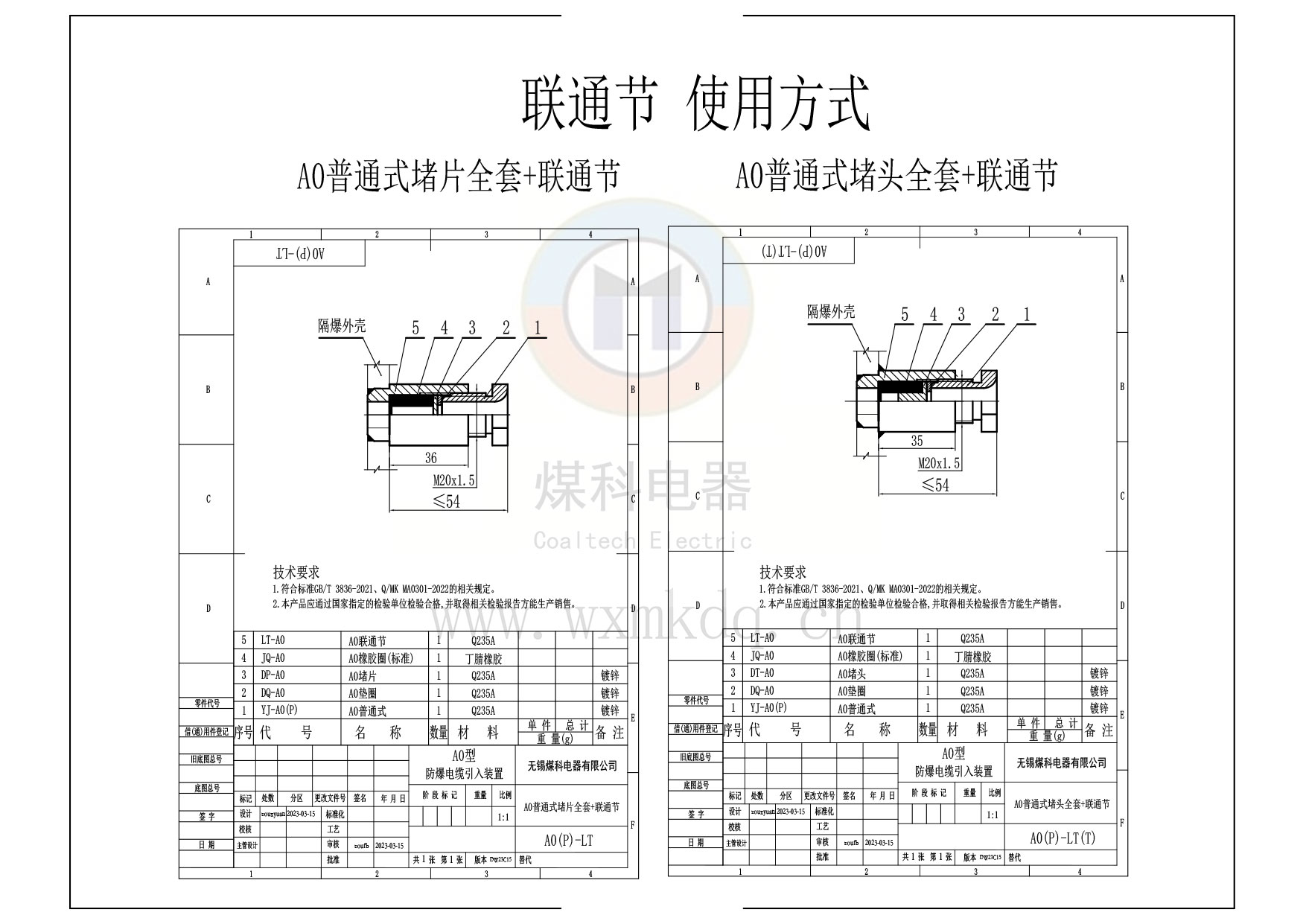

    (5) A0普通式堵片全套+聯通節   =A0普通式螺母+橡膠圈(標準)+墊圈+堵片+聯通節

    (6) A0普通式堵頭全套+聯通節   =A0普通式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節


    (7) A0壓板式堵片全套        =A0壓板式螺母+橡膠圈(標準)+墊圈+堵片

    (8) A0壓板式堵頭全套        =A0壓板式螺母+橡膠圈(標準)+墊圈+堵頭

    (9) A0壓板式堵片全套+直通節   =A0壓板式螺母+橡膠圈(標準)+墊圈+堵片+直通節

    (10)A0壓板式堵頭全套+直通節   =A0壓板式螺母+橡膠圈(標準)+墊圈+堵頭+直通節

    (11)A0壓板式堵片全套+聯通節   =A0壓板式螺母+橡膠圈(標準)+墊圈+堵片+聯通節

    (12)A0壓板式堵頭全套+聯通節   =A0壓板式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節

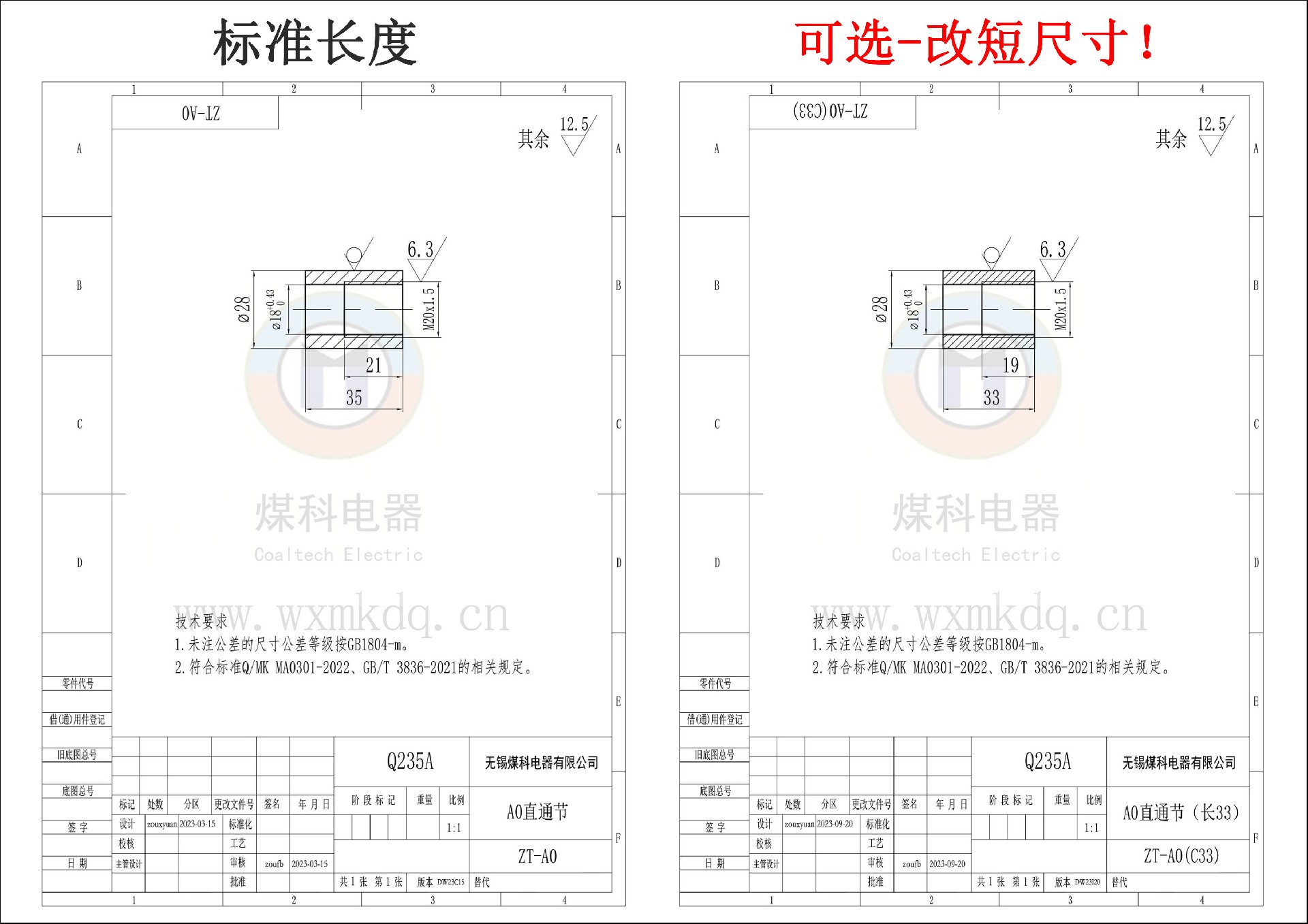

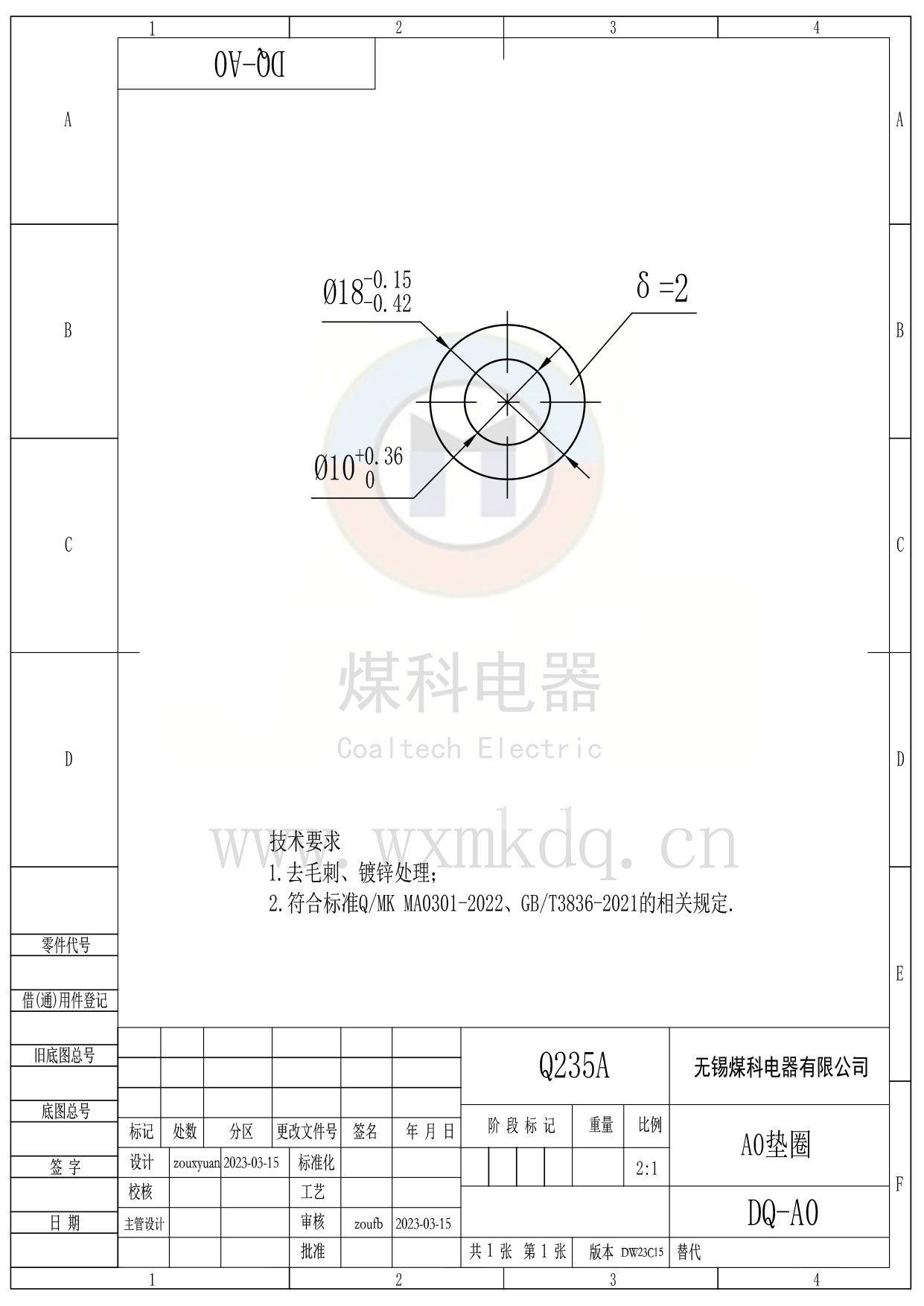

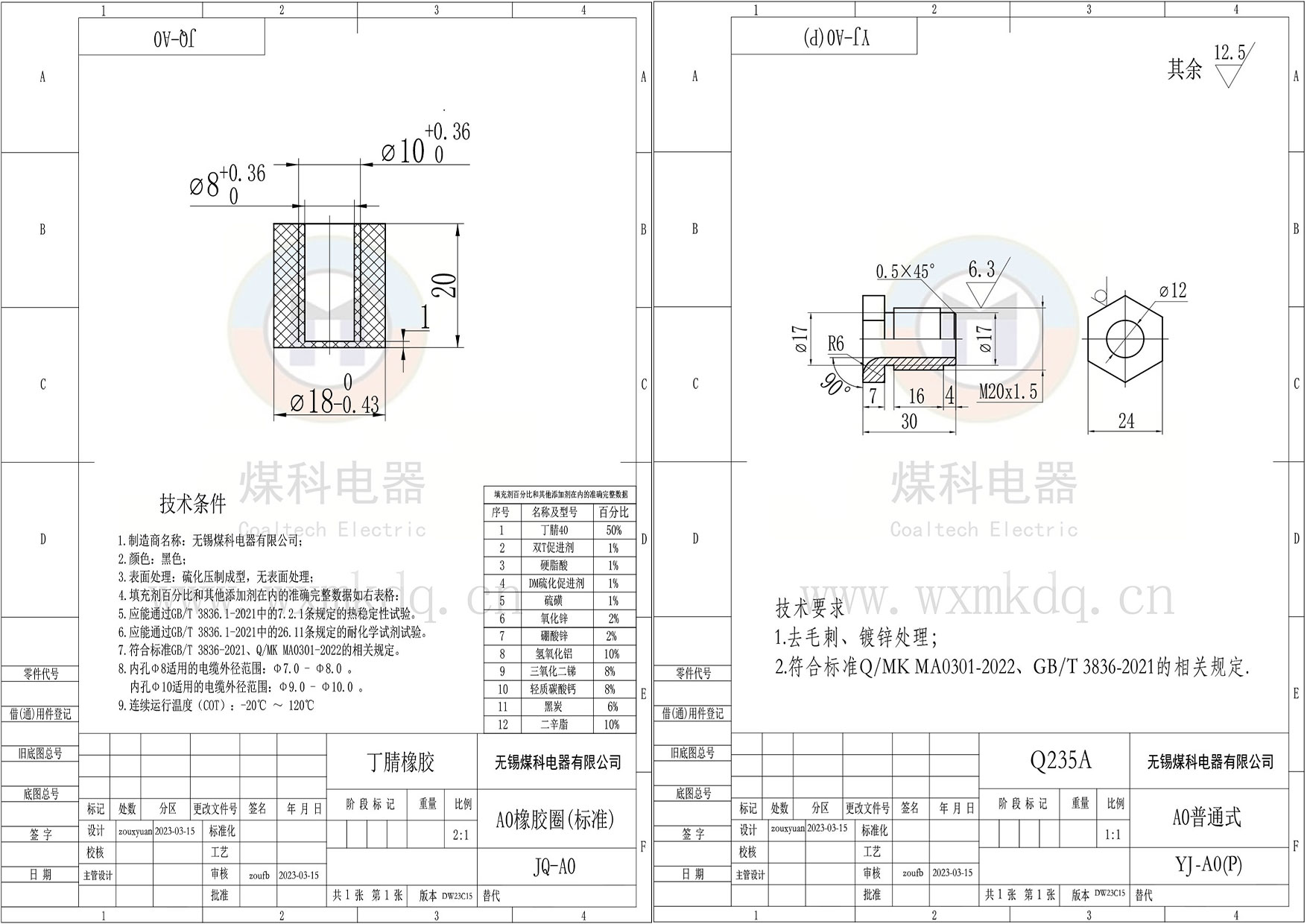

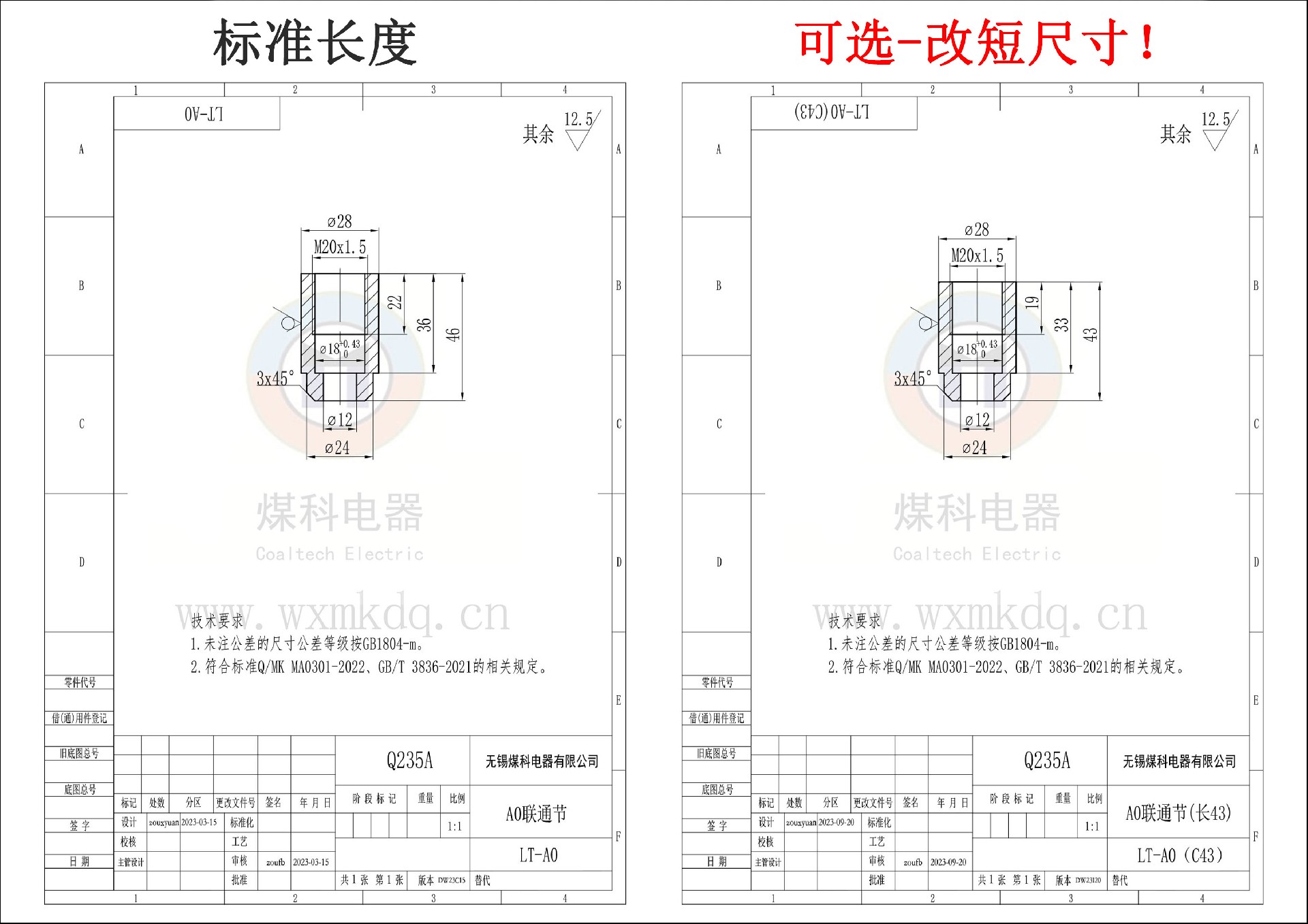

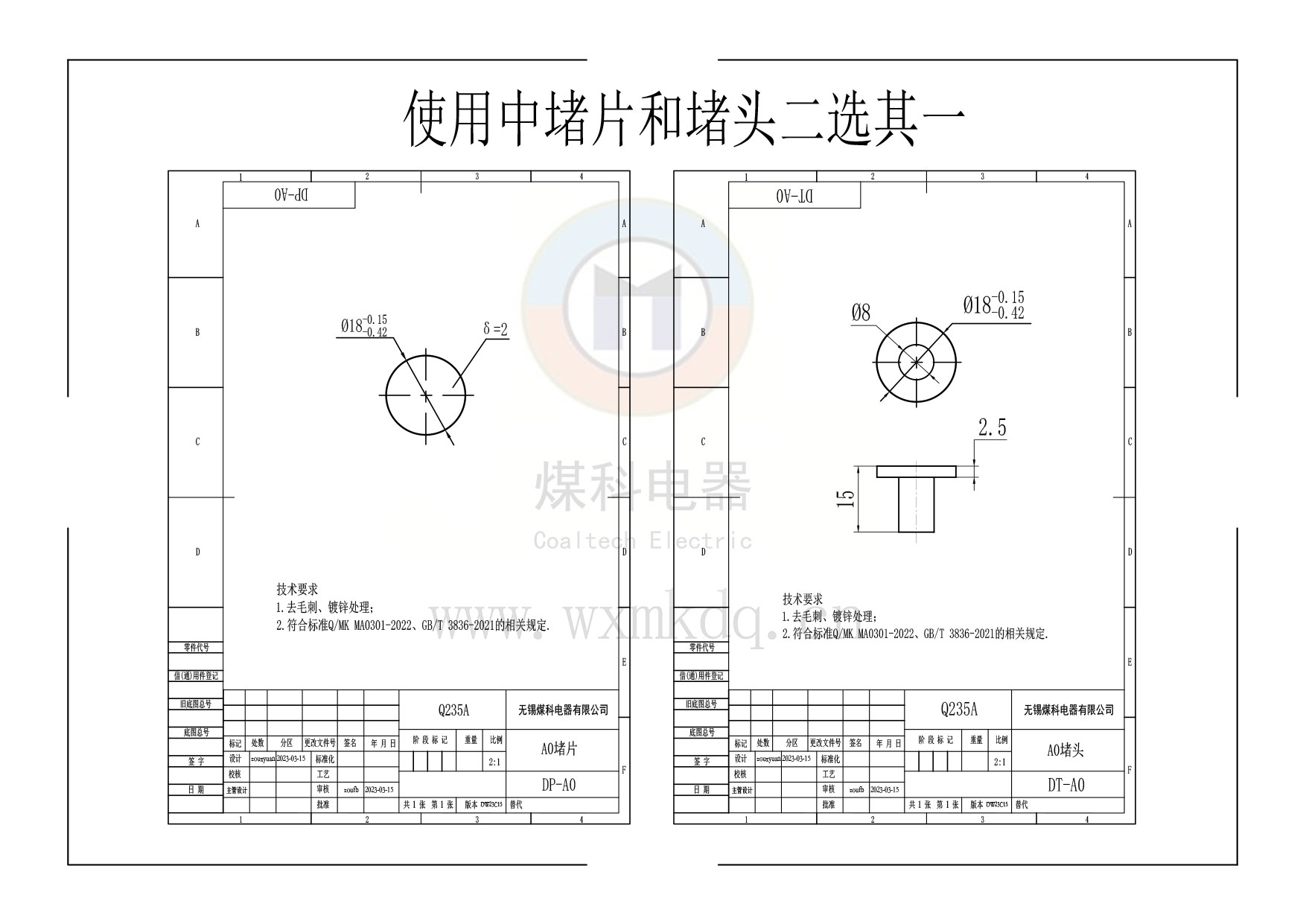

    ■產品詳細機械圖紙■






    引入裝置 選型簡介

    (1)防爆橡膠圈(阻燃)通過 相關的熱穩定試驗,并取得國家防爆檢驗站檢驗報告;

    (2)防爆橡膠圈可按照客戶的要求定做!現有尺寸可參考具體選型頁面!

    (3)標準型以外,包含多種規格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)歡迎來電咨詢!

    (4)標準型電纜引入線裝置 比較選型
