    A1型防爆電纜引入裝置
    時間:2023-04-01


    螺紋尺寸:M24x1.5

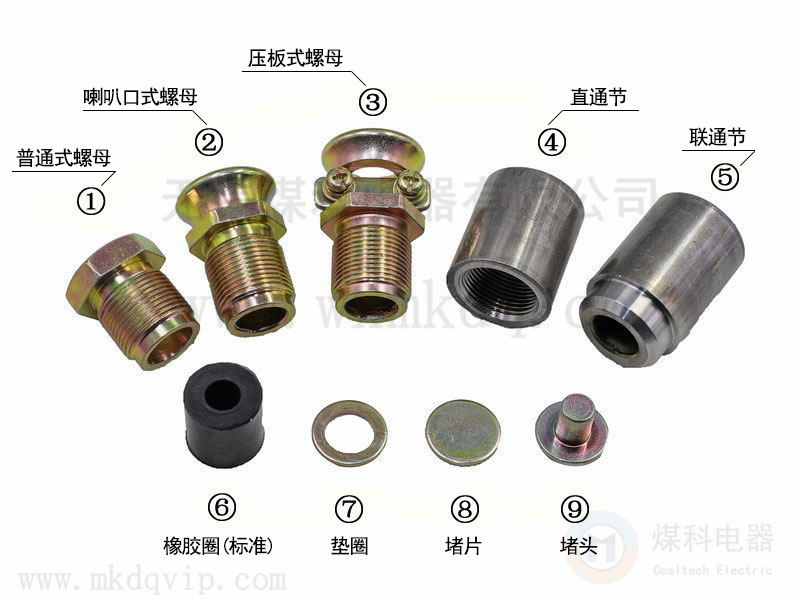

    編號對應圖上編號:

    ①A1普通式螺母   ②A1喇叭口式螺母   ③A1壓板式螺母(含壓條和螺絲)   ④A1直通節  ⑤A1聯通節   ⑥A1橡膠圈(標準)   ⑦A1墊圈   ⑧A1堵片   ⑨A1堵頭


    ◆ 執行標準:GB/T 3836-2021、Q/MK MA0301-2022

    ◆ 可配電纜外徑≤Φ14mm(具體多少由橡膠圈內孔決定),可參考:防爆橡膠圈內孔對應電纜外徑


    壓緊螺母選擇指南:

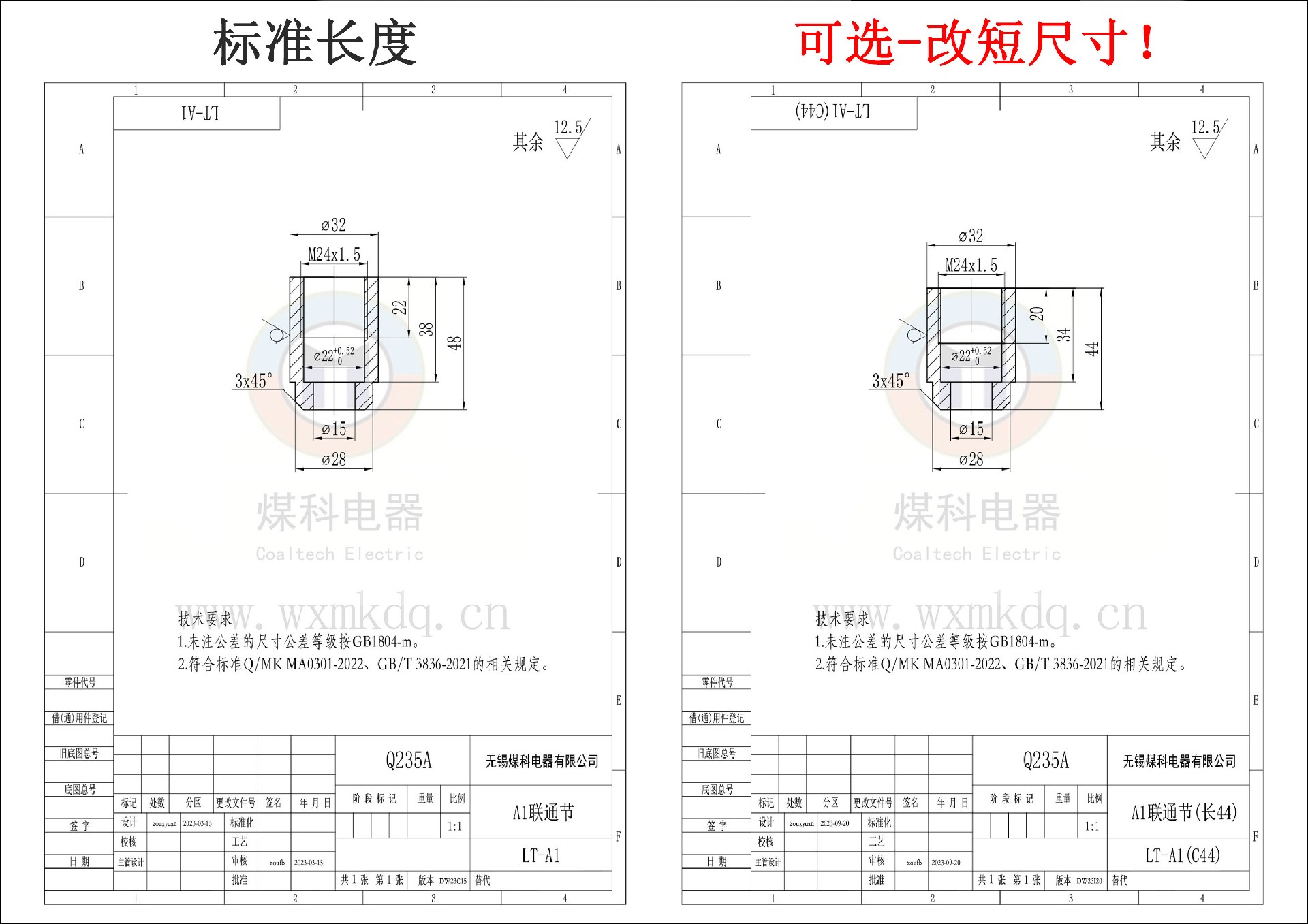

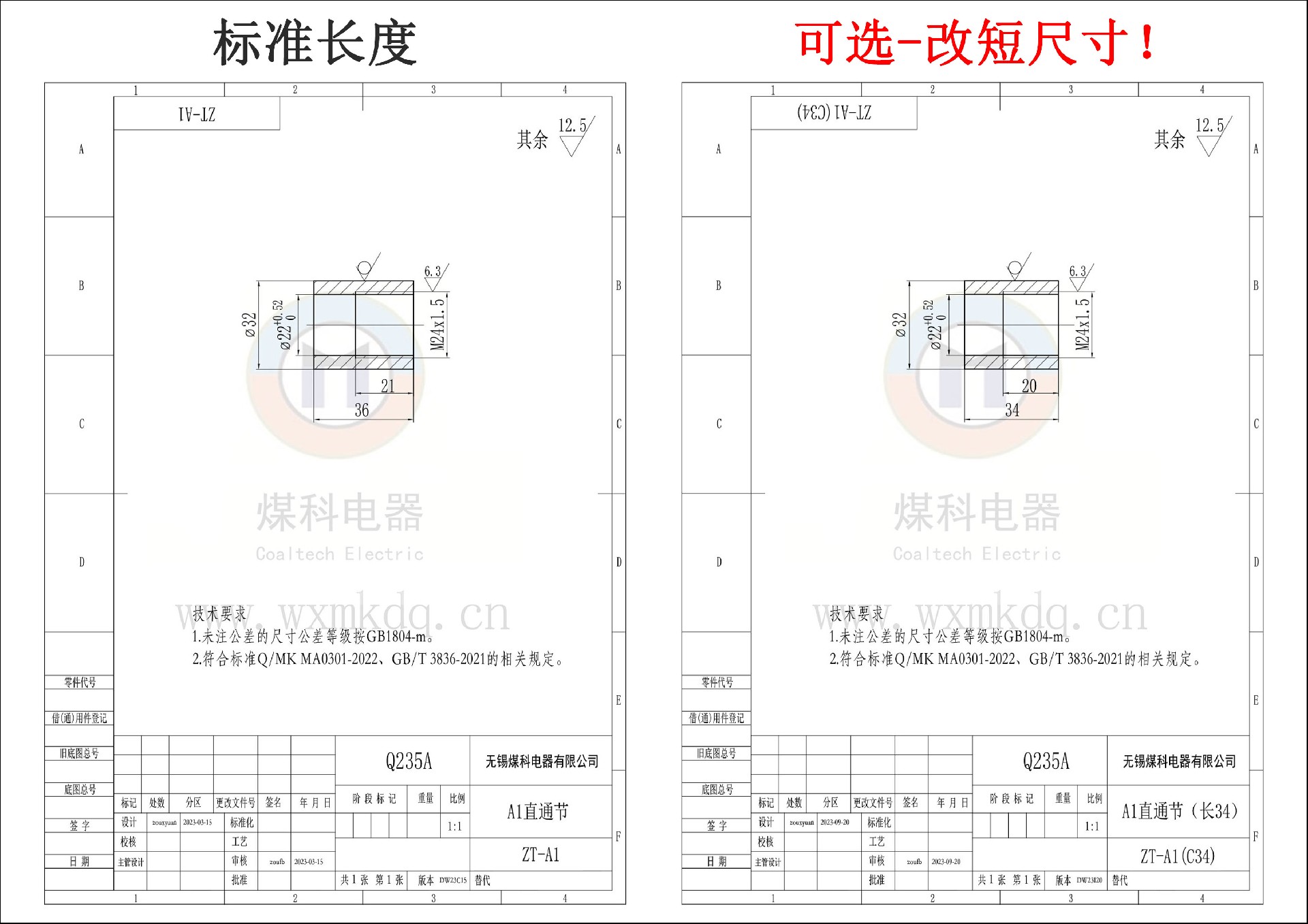

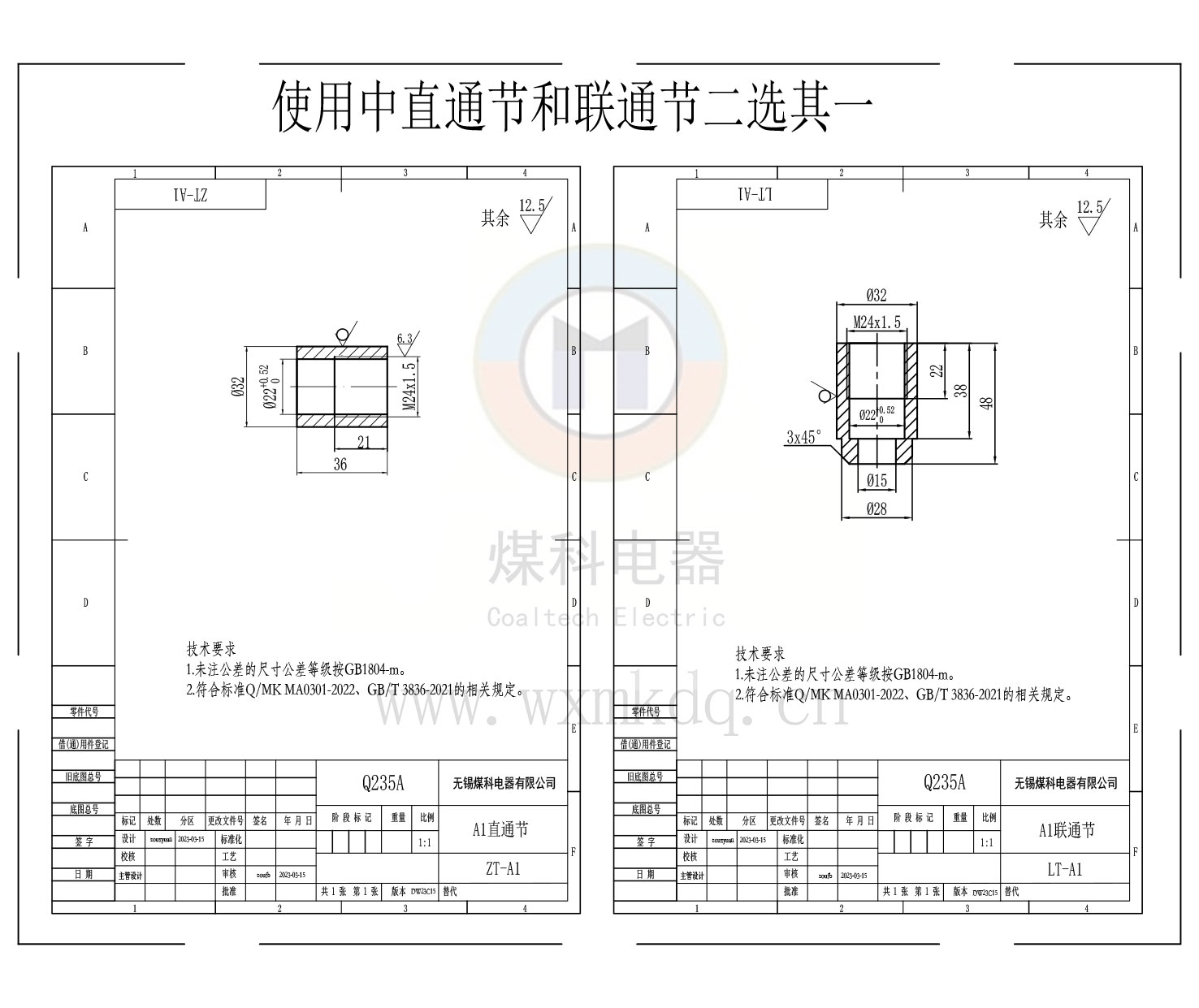

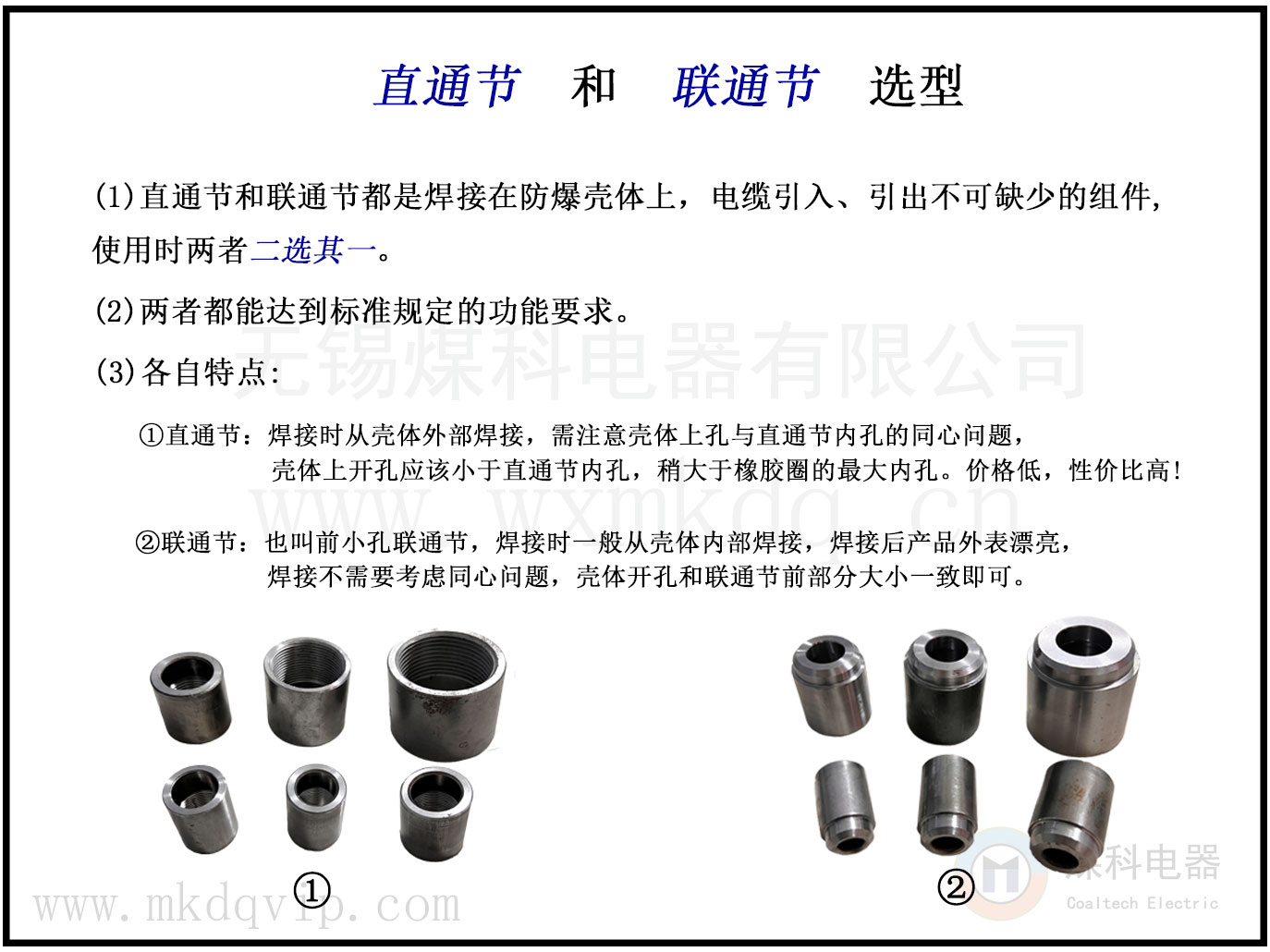

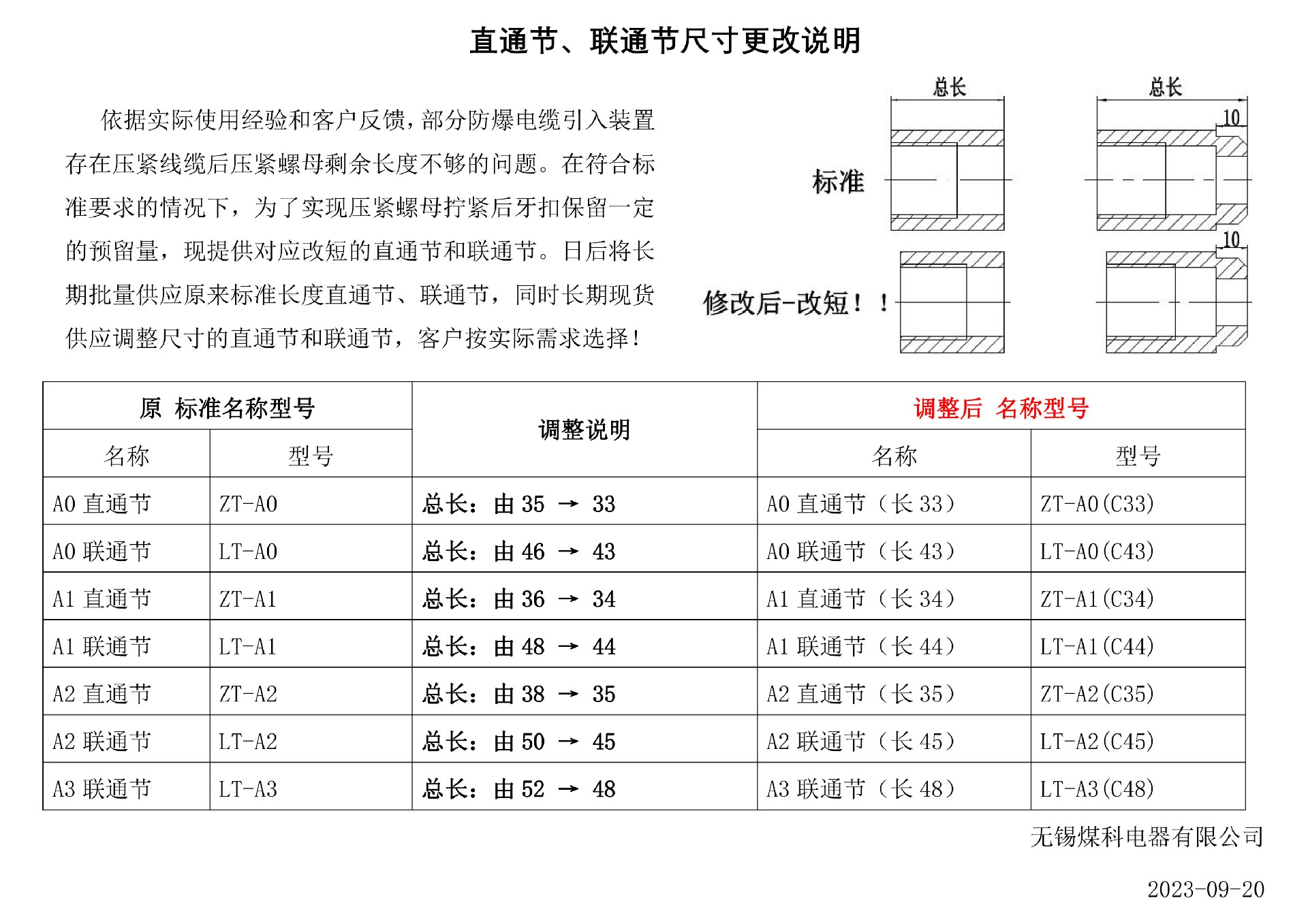

    直通節和聯通節選擇指導:



    訂貨須知:為了高效溝通,訂貨盡量使用下列名稱(名稱對應圖上編號)


    可單獨訂購:

    ①A1普通式螺母   ②A1喇叭口式螺母   ③A1壓板式螺母(含壓條和螺絲)   ④A1直通節  ⑤A1聯通節   ⑥A1橡膠圈(標準)   ⑦A1墊圈   ⑧A1堵片   ⑨A1堵頭


    建議成套訂購:

    (1) A1普通式堵片全套         =A1普通式螺母+橡膠圈(標準)+墊圈+堵片

    (2) A1普通式堵頭全套         =A1普通式螺母+橡膠圈(標準)+墊圈+堵頭

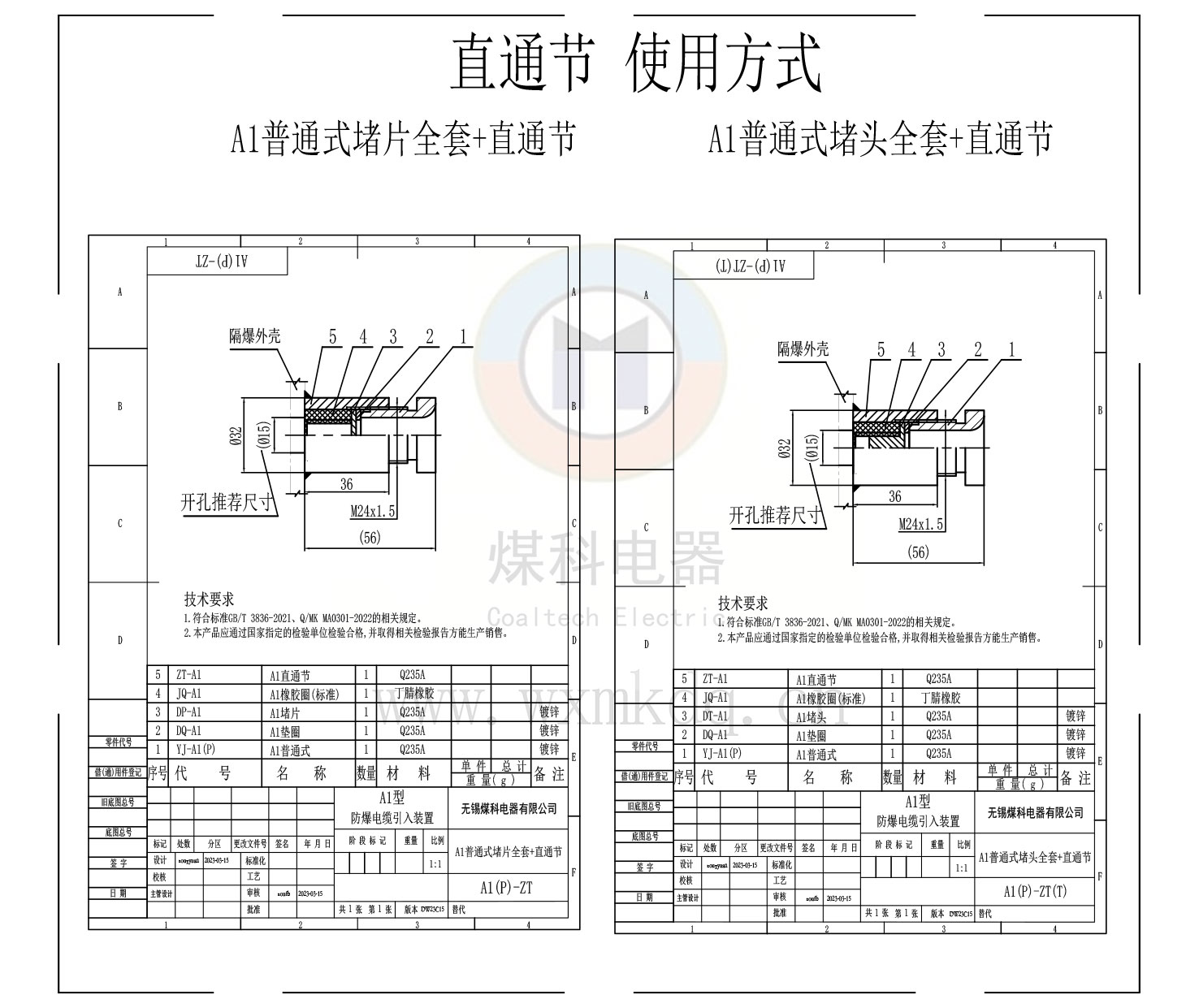

    (3) A1普通式堵片全套+直通節    =A1普通式螺母+橡膠圈(標準)+墊圈+堵片+直通節

    (4) A1普通式堵頭全套+直通節    =A1普通式螺母+橡膠圈(標準)+墊圈+堵頭+直通節

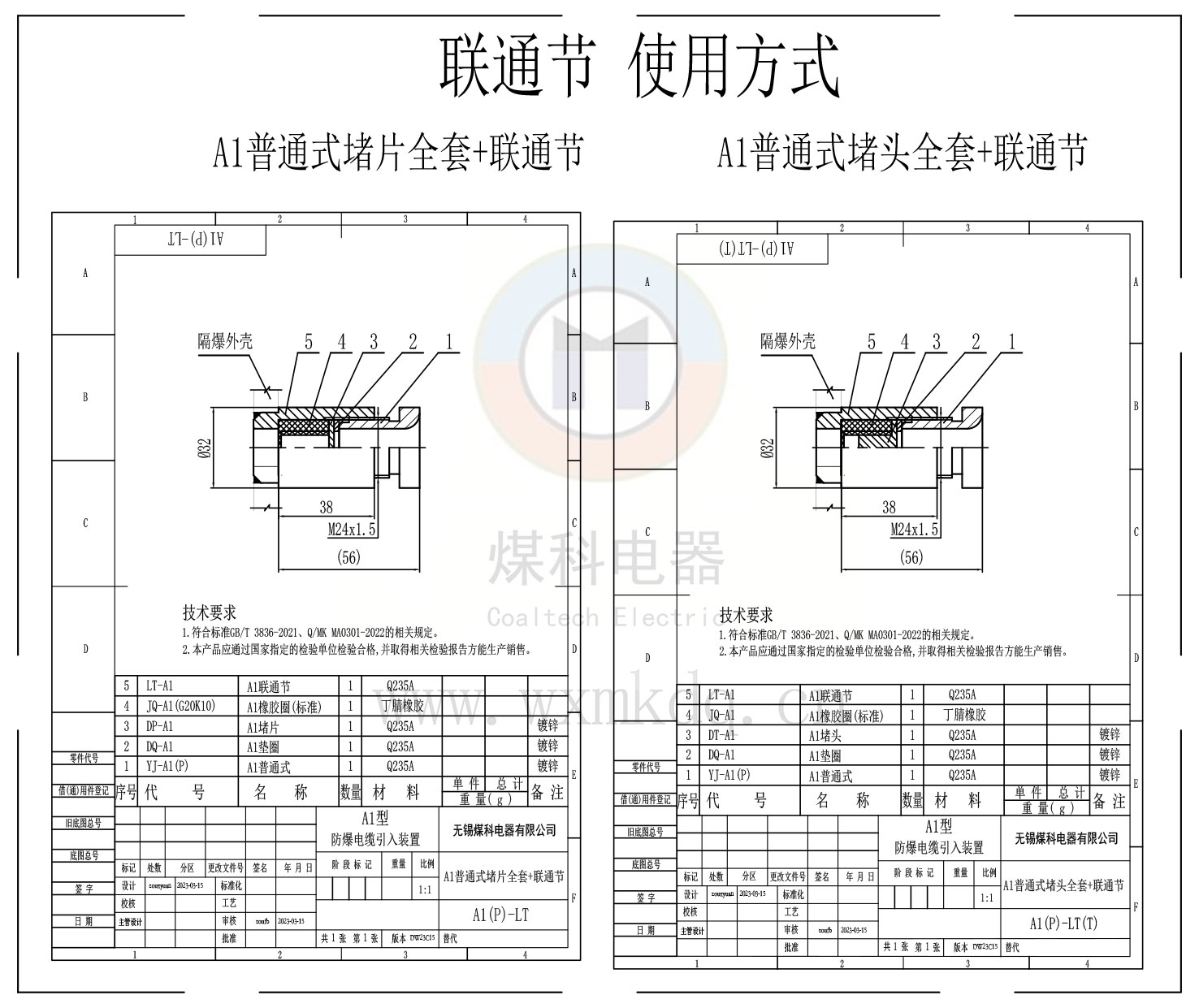

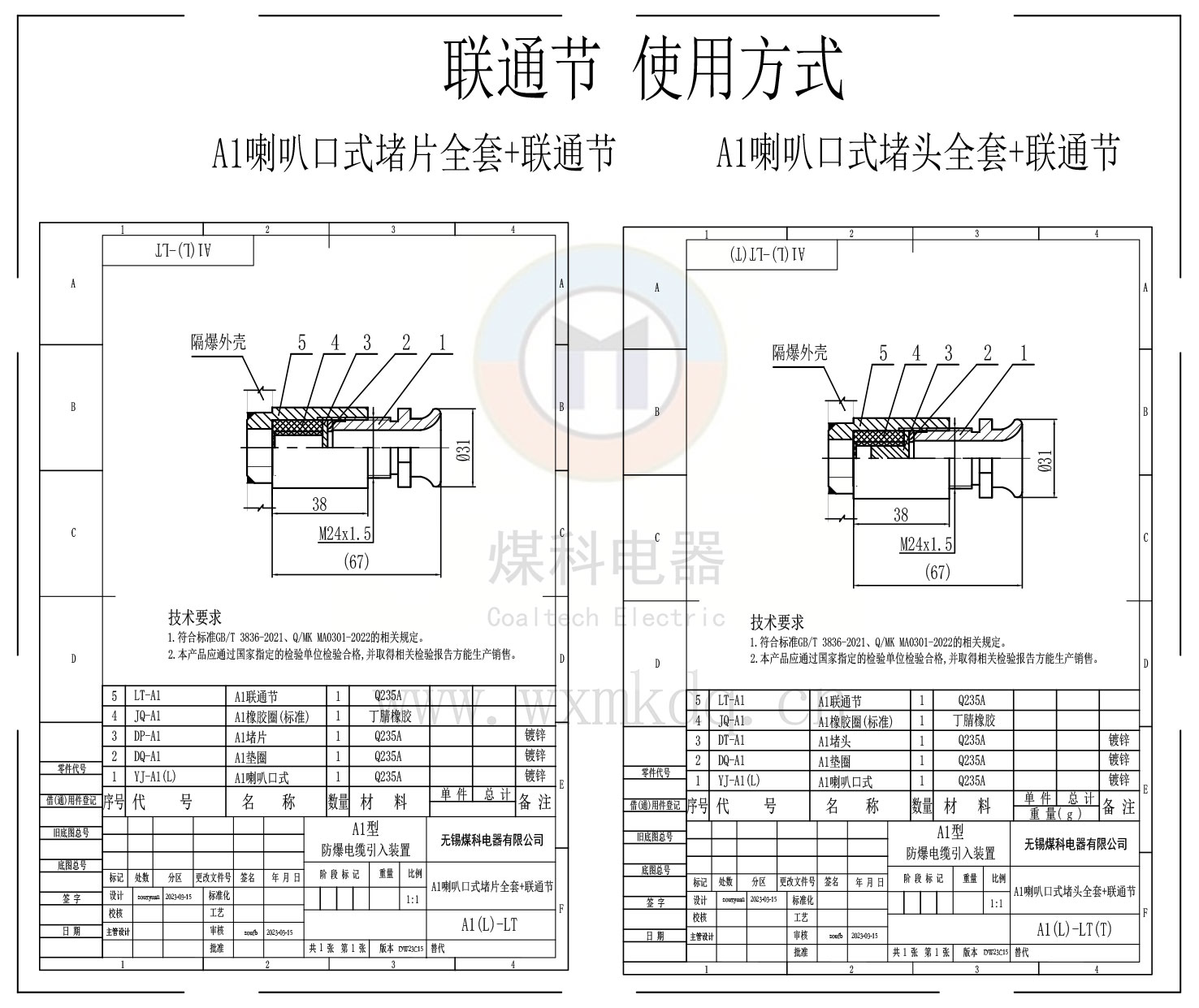

    (5) A1普通式堵片全套+聯通節    =A1普通式螺母+橡膠圈(標準)+墊圈+堵片+聯通節

    (6) A1普通式堵頭全套+聯通節    =A1普通式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節


    (7) A1喇叭口式堵片全套        =A1喇叭口式螺母+橡膠圈(標準)+墊圈+堵片

    (8) A1喇叭口式堵頭全套        =A1喇叭口式螺母+橡膠圈(標準)+墊圈+堵頭

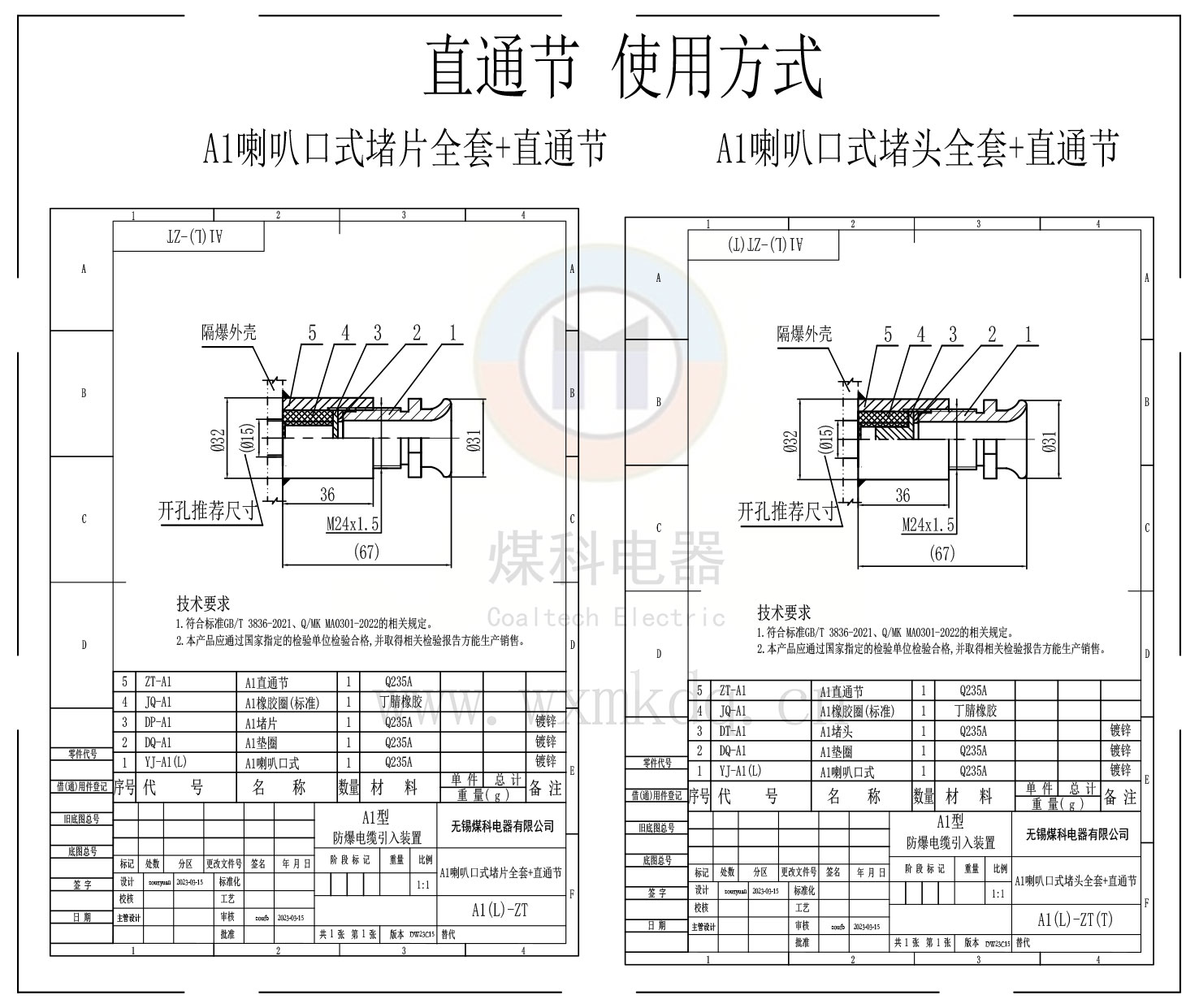

    (9) A1喇叭口式堵片全套+直通節   =A1喇叭口式螺母+橡膠圈(標準)+墊圈+堵片+直通節

    (10)A1喇叭口式堵頭全套+直通節   =A1喇叭口式螺母+橡膠圈(標準)+墊圈+堵頭+直通節

    (11)A1喇叭口式堵片全套+聯通節   =A1喇叭口式螺母+橡膠圈(標準)+墊圈+堵片+聯通節

    (12)A1喇叭口式堵頭全套+聯通節   =A1喇叭口式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節


    (13)A1壓板式堵片全套         =A1壓板式螺母+橡膠圈(標準)+墊圈+堵片

    (14)A1壓板式堵頭全套         =A1壓板式螺母+橡膠圈(標準)+墊圈+堵頭

    (15)A1壓板式堵片全套+直通節    =A1壓板式螺母+橡膠圈(標準)+墊圈+堵片+直通節

    (16)A1壓板式堵頭全套+直通節    =A1壓板式螺母+橡膠圈(標準)+墊圈+堵頭+直通節

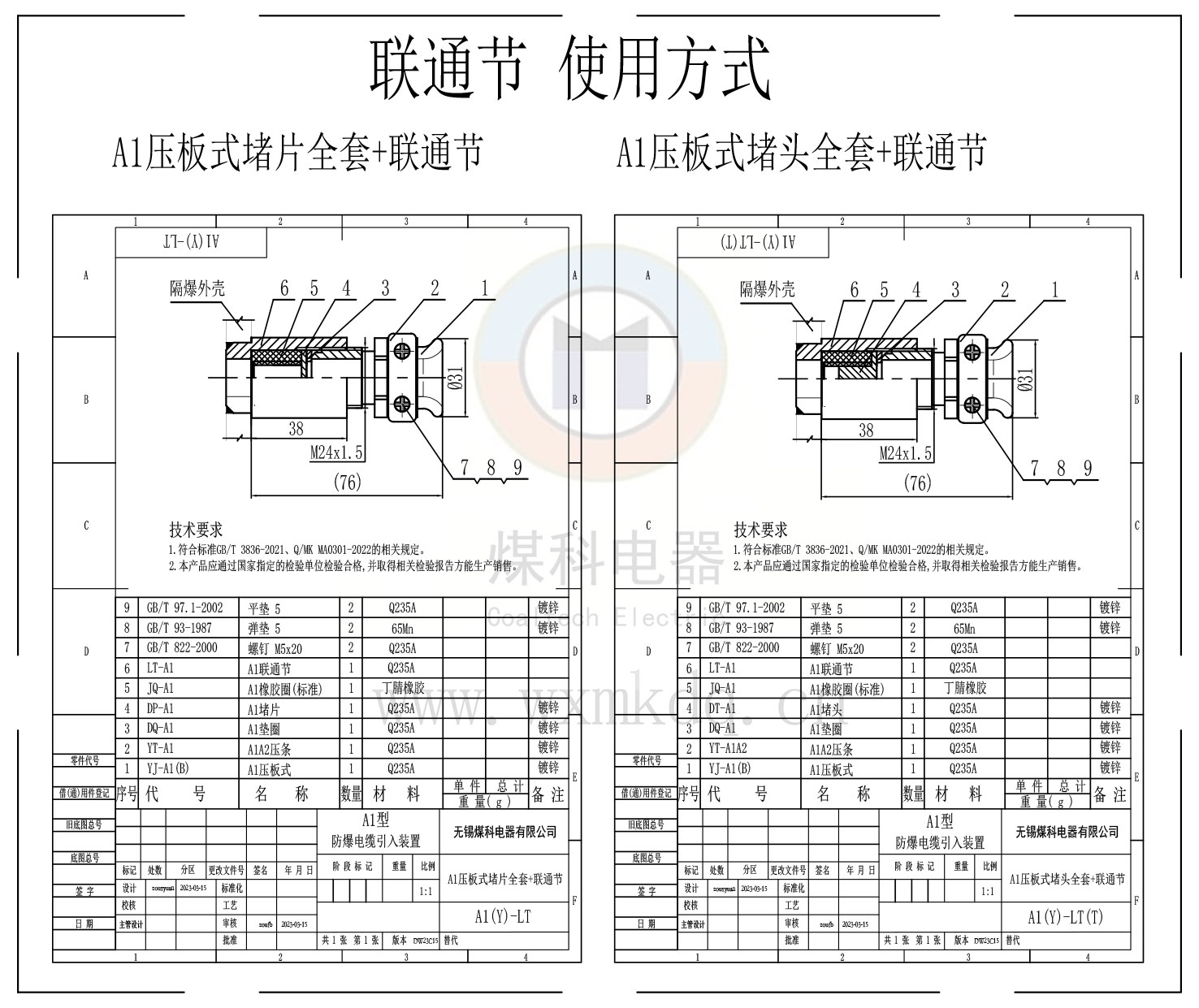

    (17)A1壓板式堵片全套+聯通節    =A1壓板式螺母+橡膠圈(標準)+墊圈+堵片+聯通節

    (18)A1壓板式堵頭全套+聯通節    =A1壓板式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節

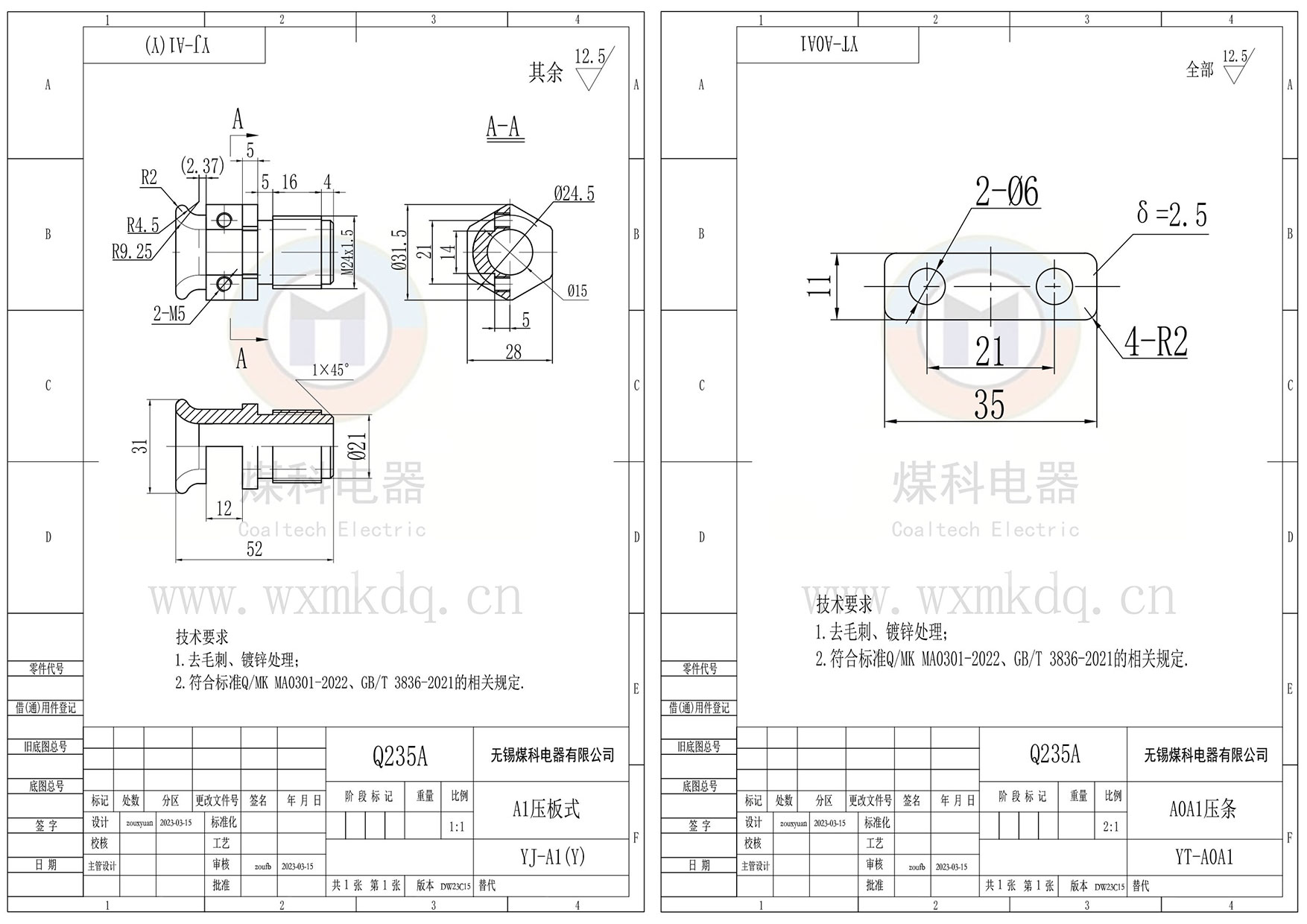

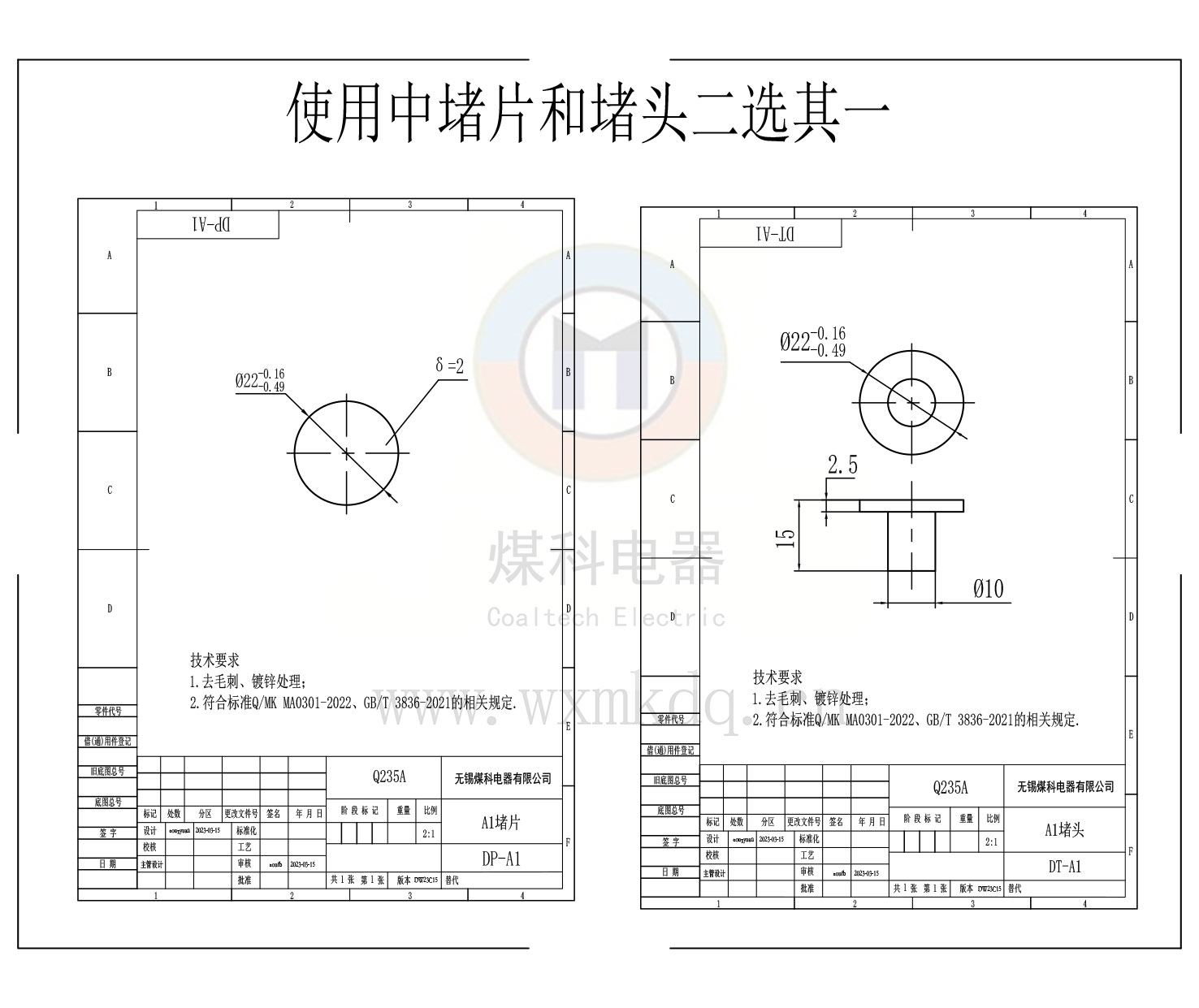

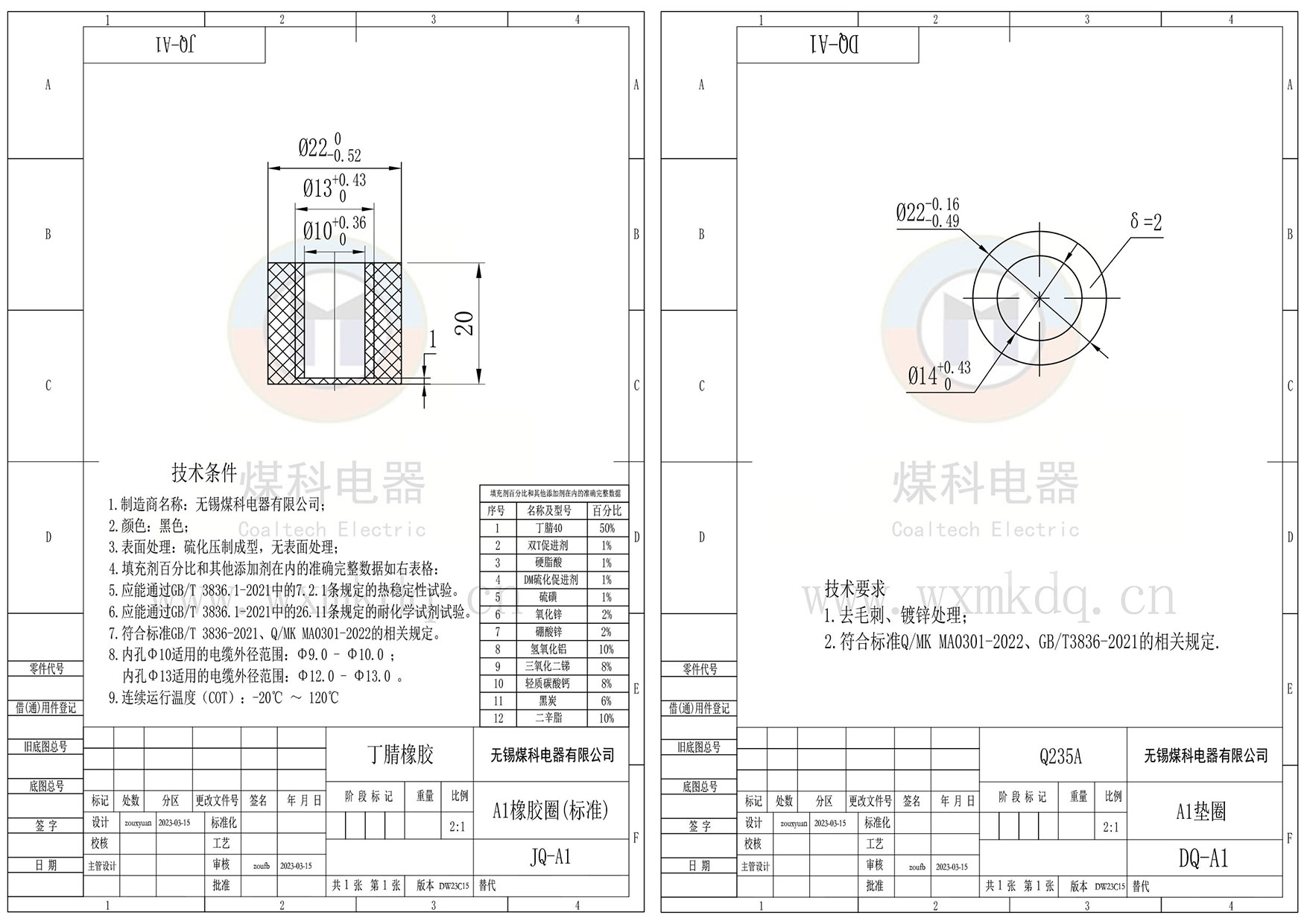

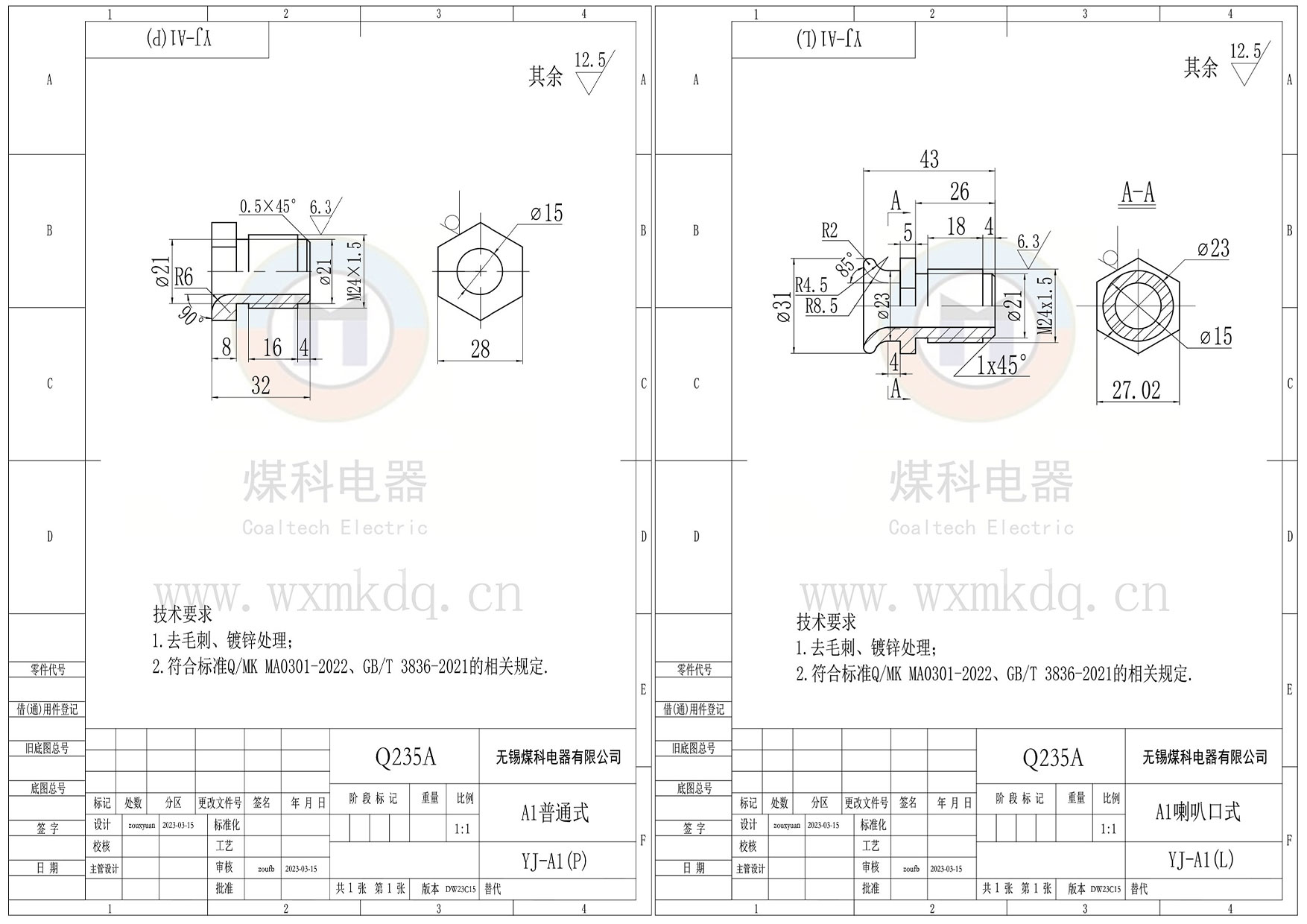

    ■產品詳細機械圖紙■


    引入裝置 選型簡介

    (1)防爆橡膠圈(阻燃)通過 相關的熱穩定試驗,并取得國家防爆檢驗站檢驗報告;

    (2)防爆橡膠圈可按照客戶的要求定做!現有尺寸可參考具體選型頁面!

    (3)標準型以外,包含多種規格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)歡迎來電咨詢!

    (4)標準型電纜引入線裝置 比較選型
