螺紋尺寸：M22x1.5

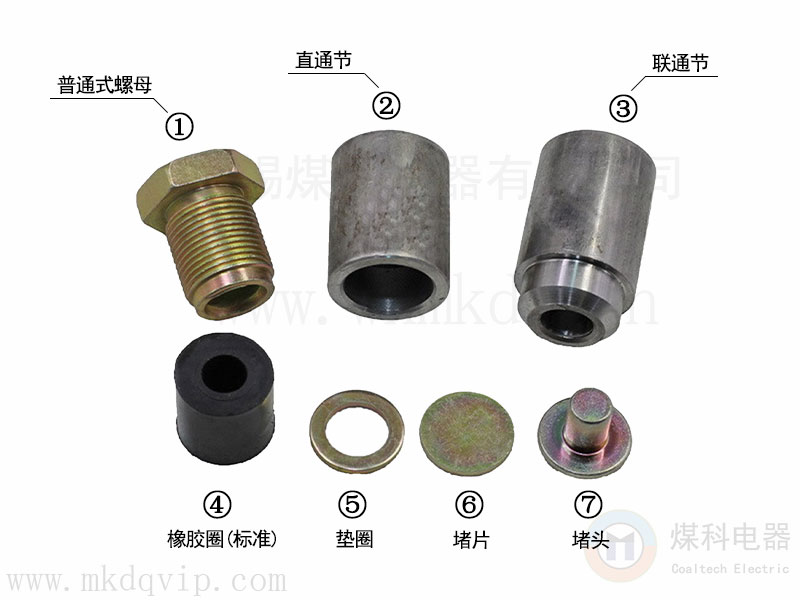

編號對應上圖編號：

①X1普通式螺母    ②X1直通節   ③X1聯通節   ④X1橡膠圈  ⑤X1墊圈   ⑥X1堵片   ⑦X1堵頭

◆ 執行標準：GB3836-2010；JB4262-1992；Q/MK05-2014

◆ 可配電纜外徑≤Φ13mm（具體多少由橡膠圈內孔決定），可參考：防爆橡膠圈內孔對應電纜外徑

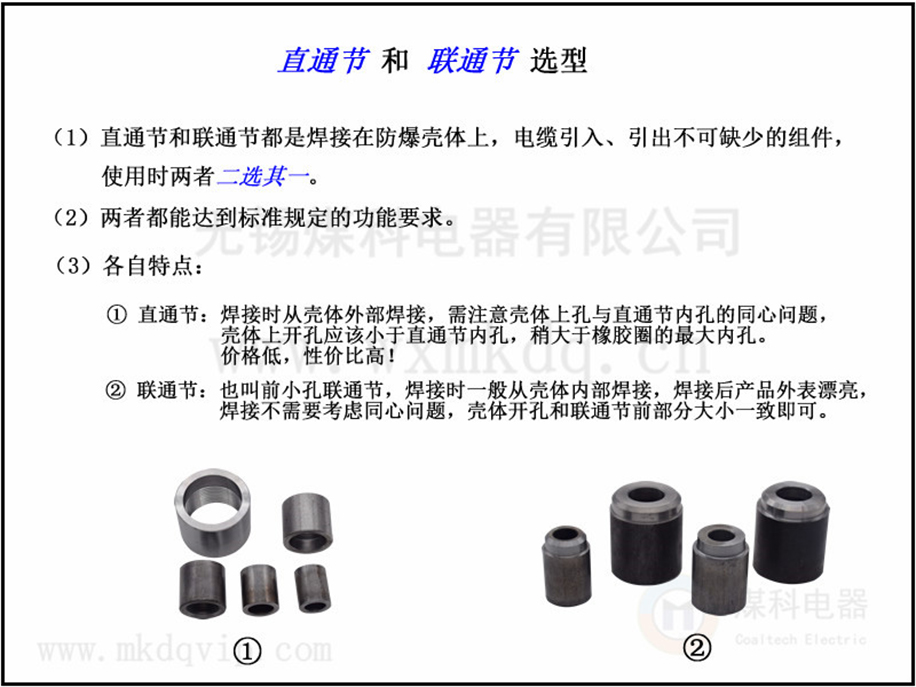

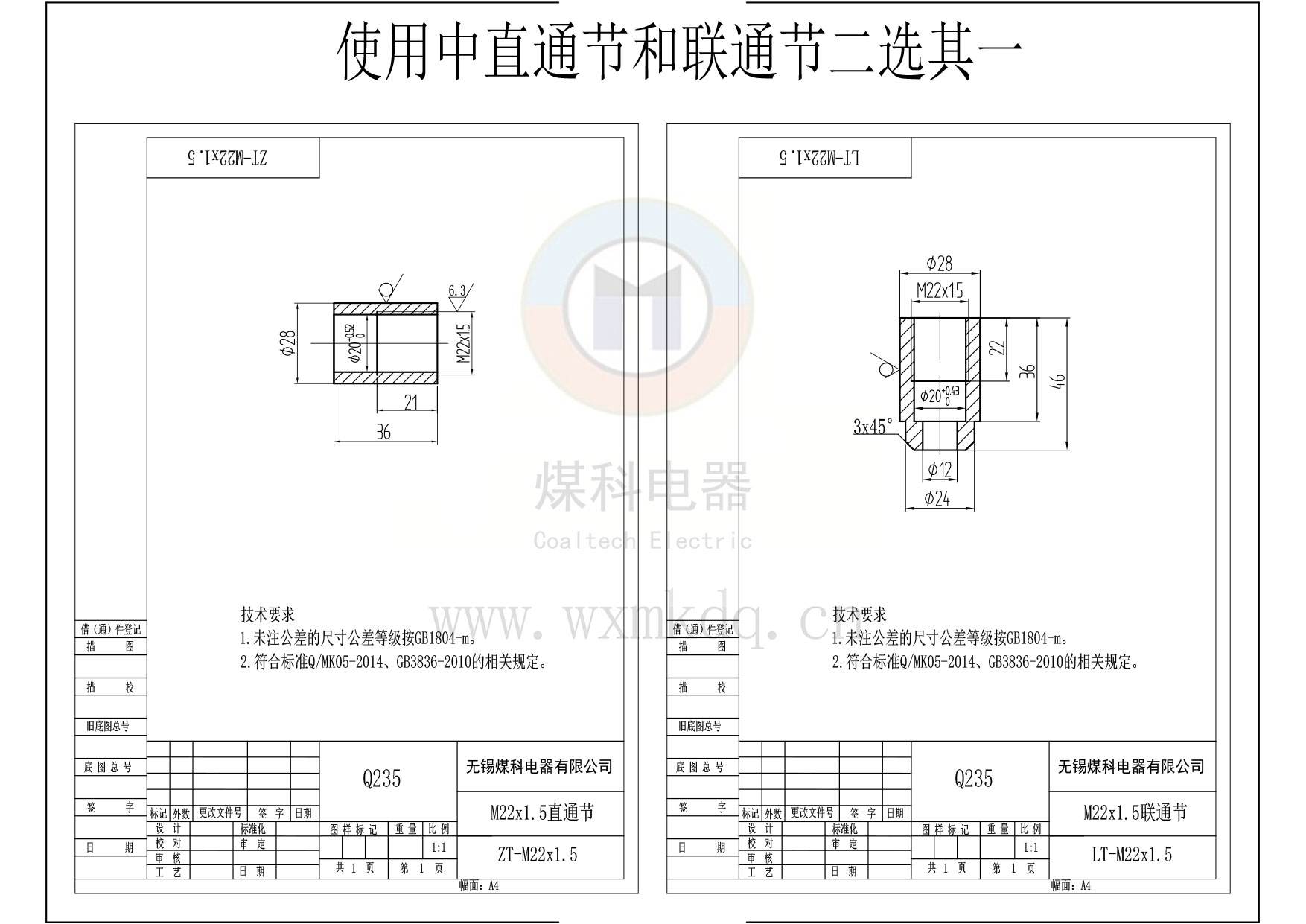

直通節和聯通節選擇指導：

訂貨須知：為了高效溝通，訂貨盡量使用下列名稱（名稱對應圖上編號）

可單獨訂購：

①X1普通式螺母    ②X1直通節   ③X1聯通節   ④X1橡膠圈  ⑤X1墊圈   ⑥X1堵片   ⑦X1堵頭

建議成套訂購：

（1） X1普通式堵片全套         =X1普通式式螺母+橡膠圈+墊圈+堵片

（2） X1普通式堵頭全套         =X1普通式式螺母+橡膠圈+墊圈+堵頭

（3） X1普通式堵片全套+直通節    =X1普通式式螺母+橡膠圈+墊圈+堵片+直通節

（4） X1普通式堵頭全套+直通節    =X1普通式式螺母+橡膠圈+墊圈+堵頭+直通節

（5） X1普通式堵片全套+聯通節    =X1普通式式螺母+橡膠圈+墊圈+堵片+聯通節

（6） X1普通式堵頭全套+聯通節    =X1普通式式螺母+橡膠圈+墊圈+堵頭+聯通節

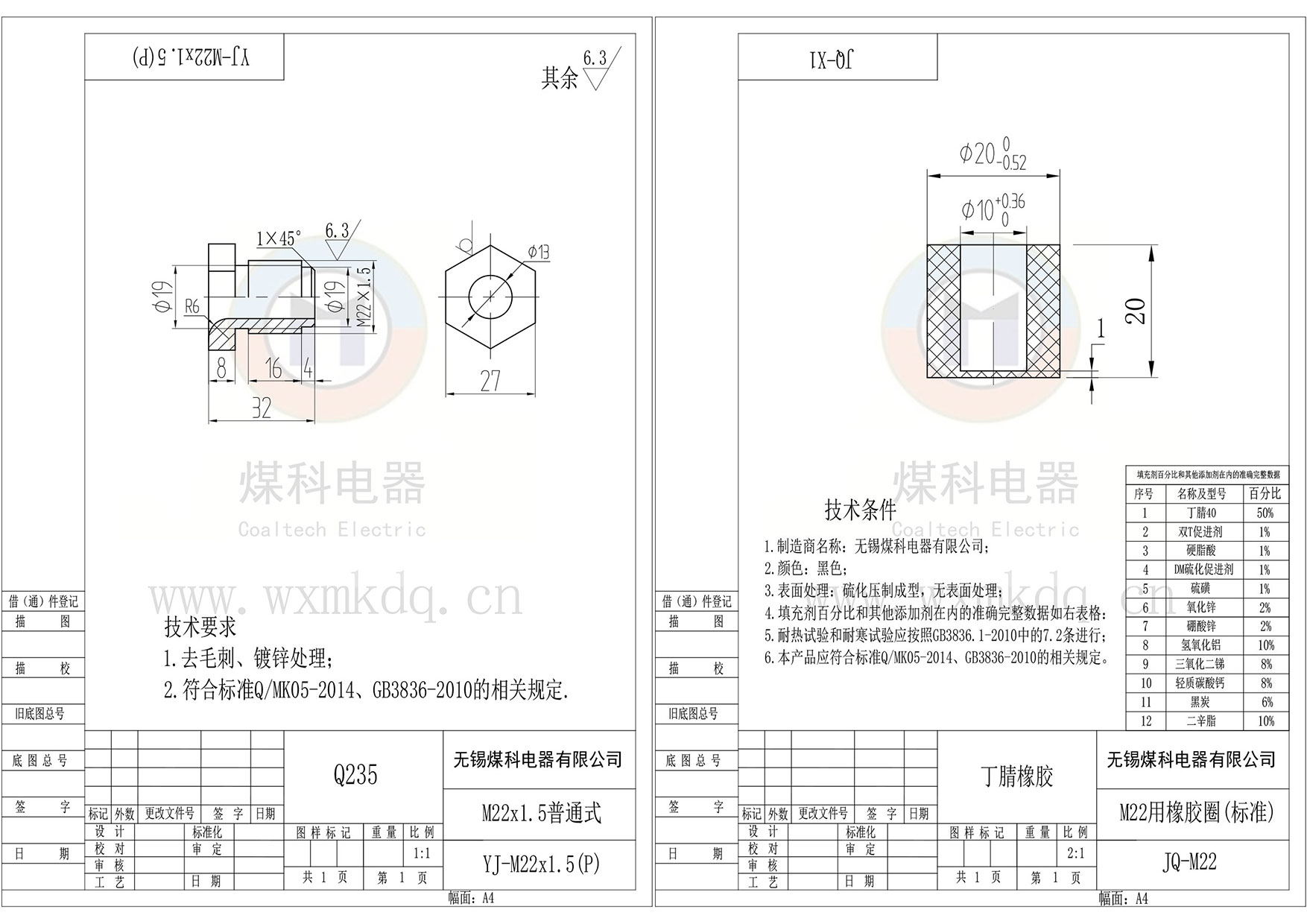

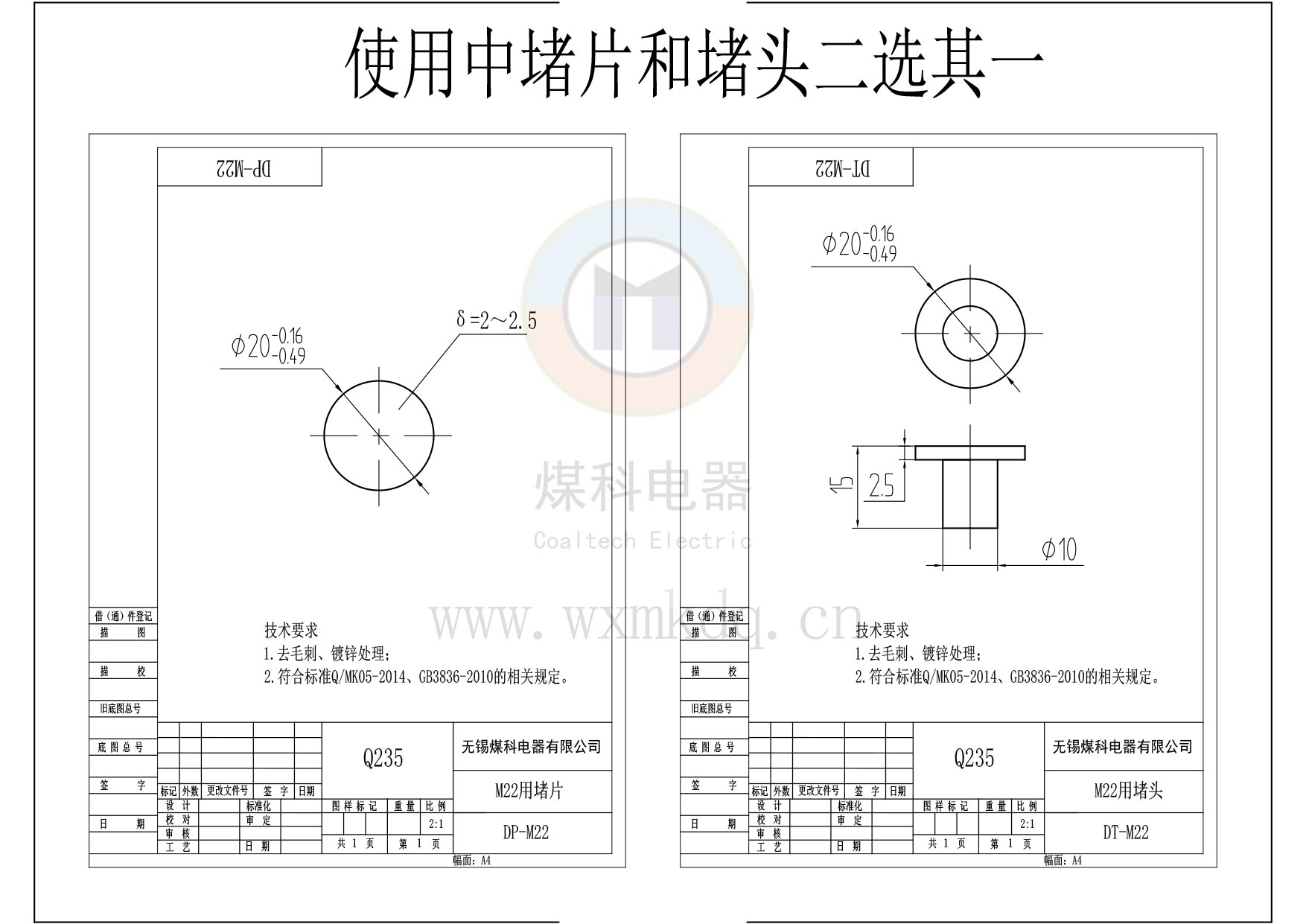

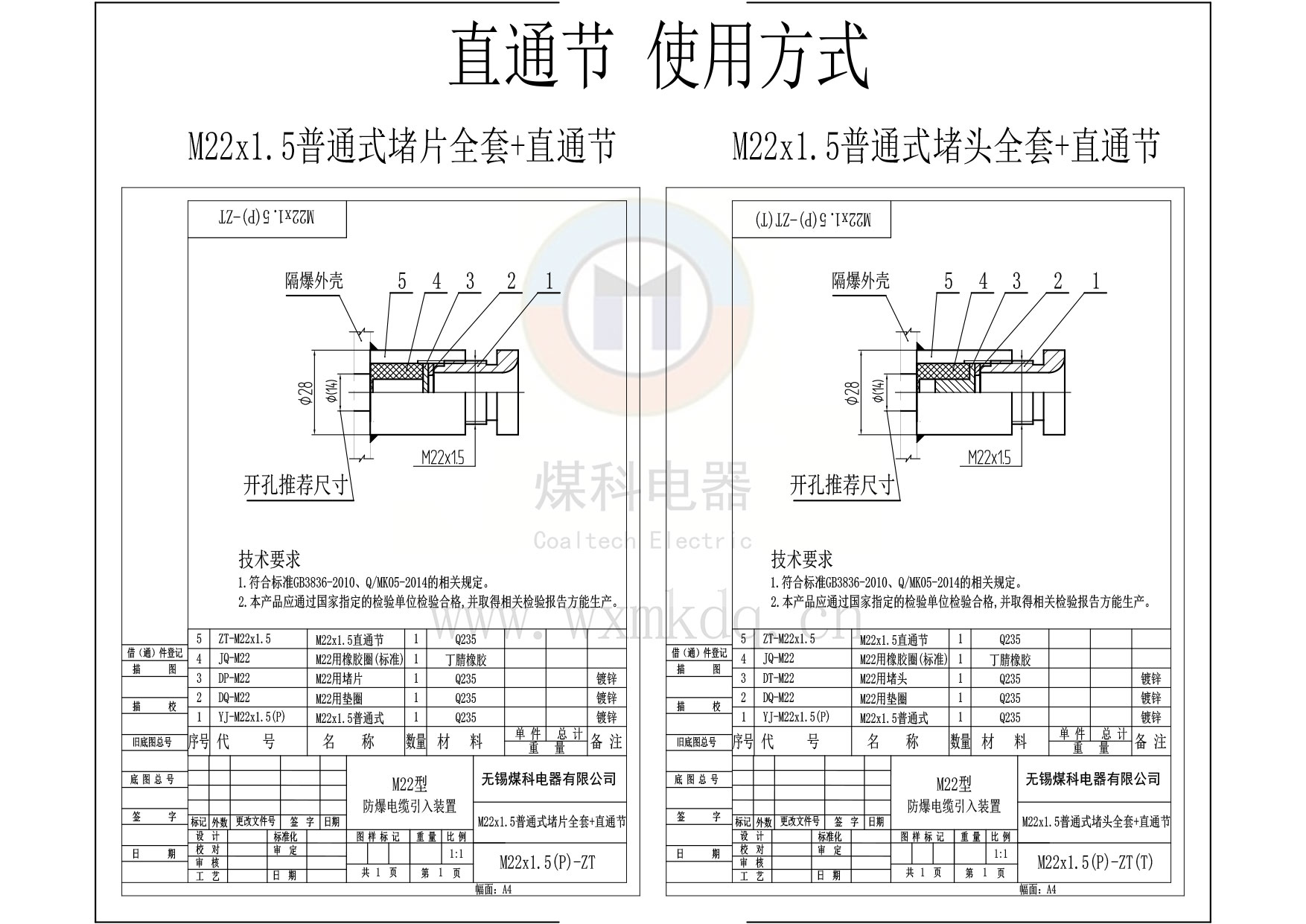

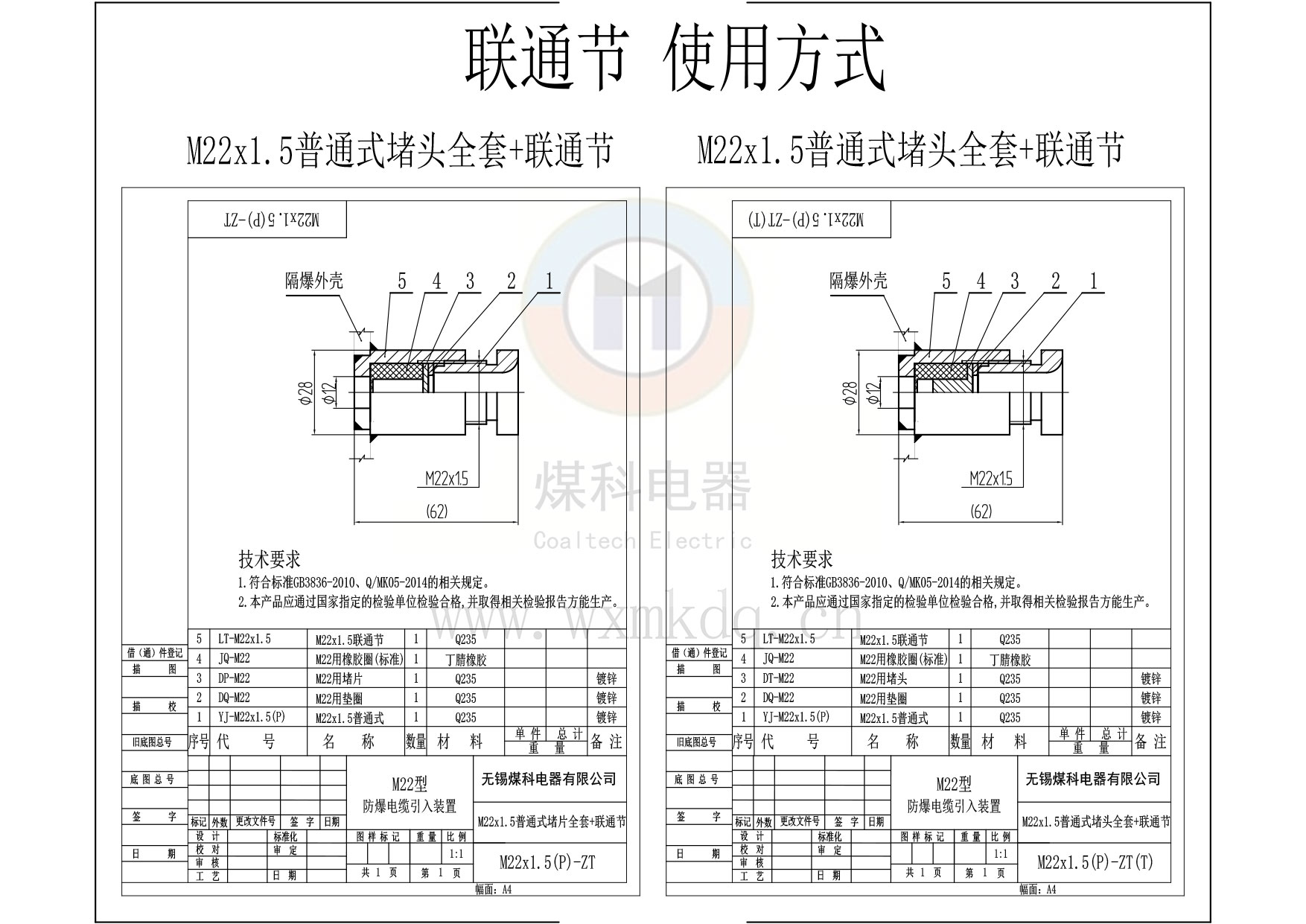

■產品詳細機械圖紙■

引入裝置 選型簡介

（1）防爆橡膠圈（阻燃）通過 相關的熱穩定試驗，并取得國家防爆檢驗站檢驗報告；

（2）防爆橡膠圈可按照客戶的要求定做！現有尺寸可參考具體選型頁面！

（3）標準型以外，包含多種規格（M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……）歡迎來電咨詢！

（4）標準型電纜引入線裝置 比較選型
