首頁 >> 產品中心 >> 引入裝置系列 >> A0~A5螺紋型引入裝置

    A5型防爆電纜引入裝置
    時間:2023-04-01


    螺紋尺寸:M56x3

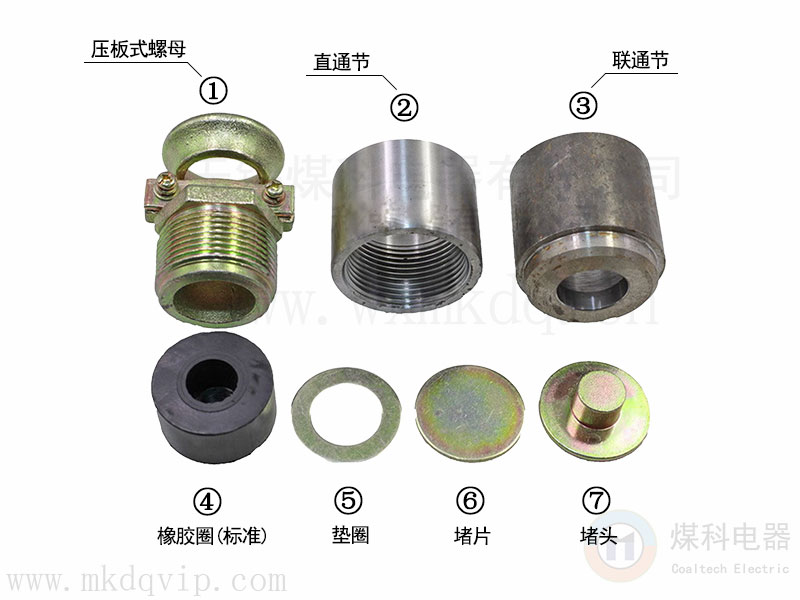

    編號對應上圖編號:

    ①A5壓板式螺母(含壓條和螺絲)   ②A5直通節(Φ52)  ③A5聯通節(Φ52)  ④A5(B1)橡膠圈(標準) ⑤A5(B1)墊圈   ⑥A5(B1)堵片   ⑦A5(B1)堵頭


    ◆ 執行標準:GB/T 3836-2021、Q/MK MA0301-2022

    ◆ 可配電纜外徑≤Φ30mm(具體多少由橡膠圈內孔決定),可參考:防爆橡膠圈內孔對應電纜外徑

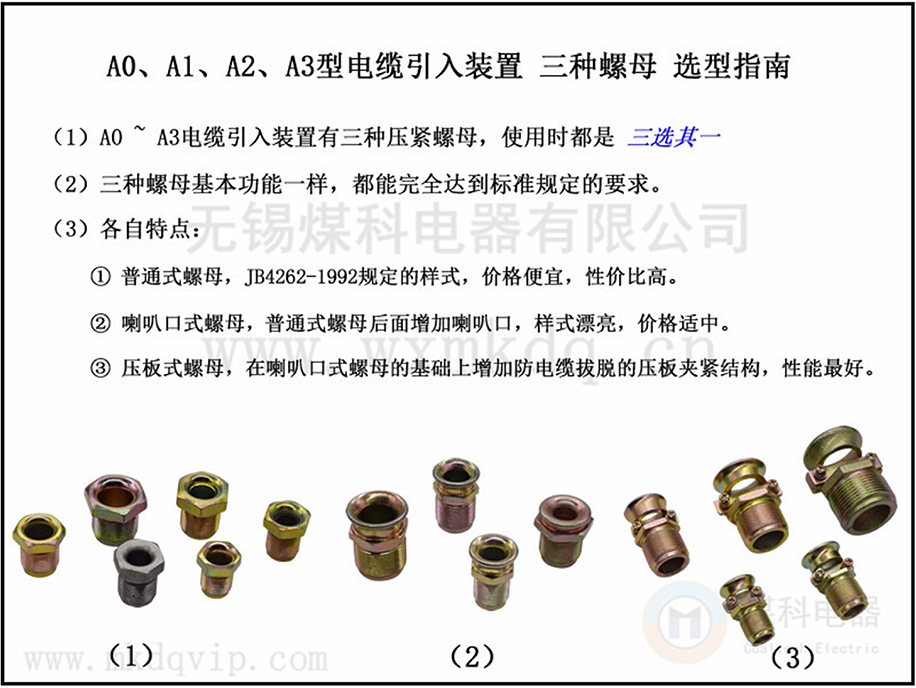

    壓緊螺母選擇指南:

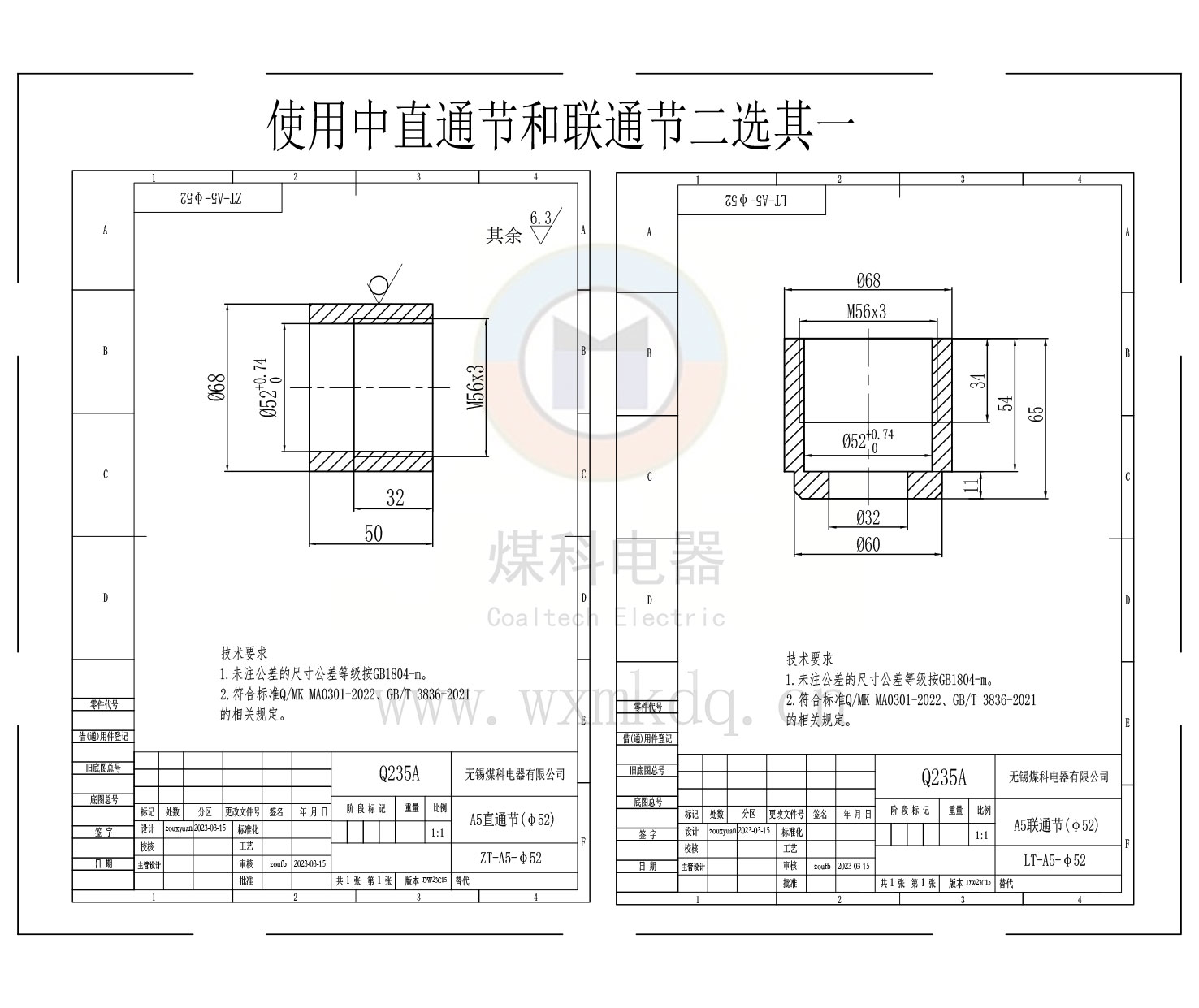

    直通節和聯通節選擇指導:


    訂貨須知:為了高效溝通,訂貨盡量使用下列名稱(名稱對應圖上編號)


    可單獨訂購:

    ①A5壓板式螺母(含壓條和螺絲)   ②A5直通節(Φ52)   ③A5聯通節(Φ52)   ④A5(B1)橡膠圈(標準)   ⑤A5(B1)墊圈   ⑥A5(B1)堵片   ⑦A5(B1)堵頭


    建議成套訂購:

    (1) A5壓板式堵片全套            =A5壓板式螺母+橡膠圈(標準)+墊圈+堵片

    (2) A5壓板式堵頭全套            =A5壓板式螺母+橡膠圈(標準)+墊圈+堵頭

    (3) A5壓板式堵片全套+直通節(Φ52)   =A5壓板式螺母+橡膠圈(標準)+墊圈+堵片+直通節(Φ52)

    (4) A5壓板式堵頭全套+直通節(Φ52)   =A5壓板式螺母+橡膠圈(標準)+墊圈+堵頭+直通節(Φ52)

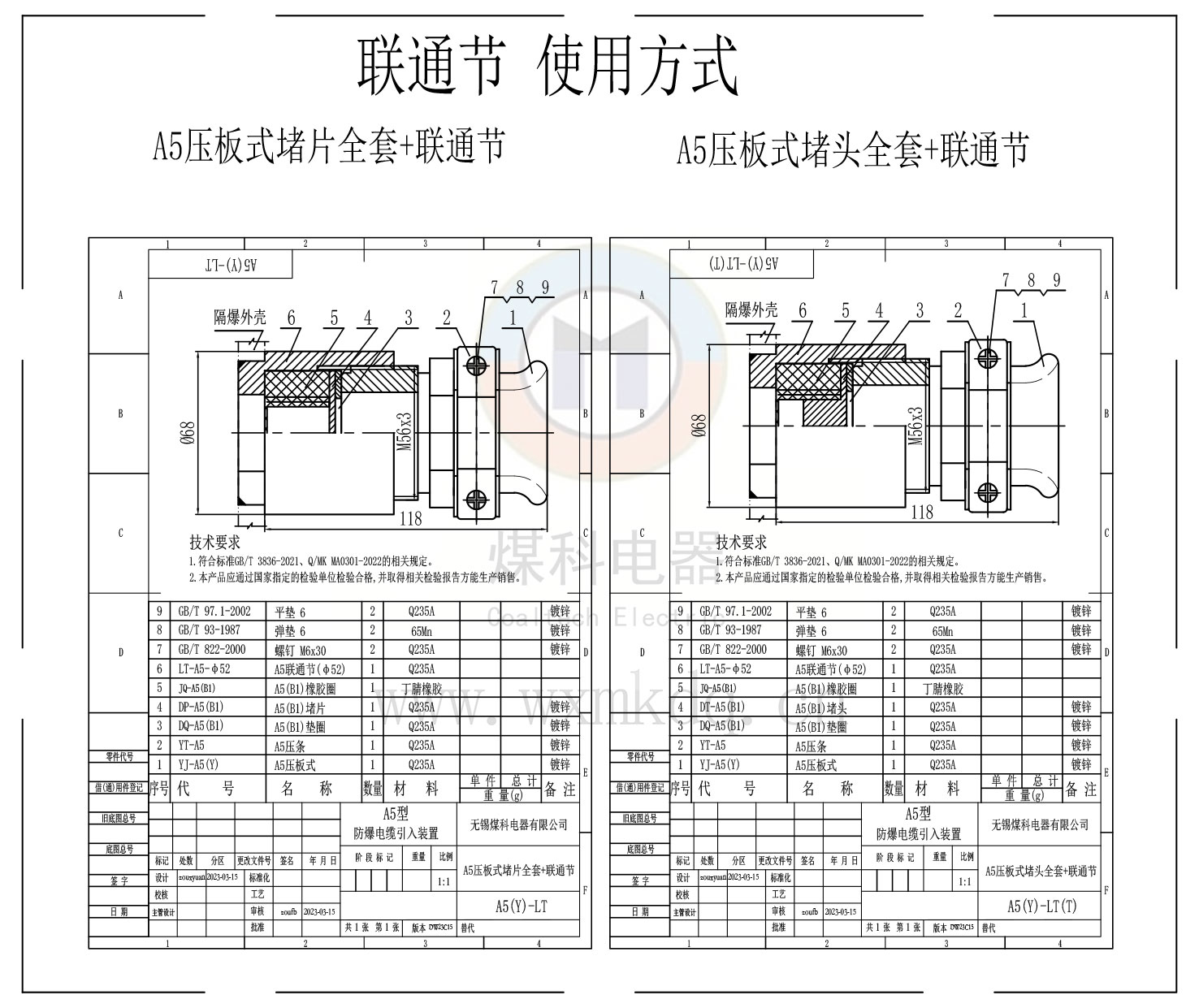

    (5) A5壓板式堵片全套+聯通節(Φ52)   =A5壓板式螺母+橡膠圈(標準)+墊圈+堵片+聯通節(Φ52)

    (6) A5壓板式堵頭全套+聯通節(Φ52)   =A5壓板式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節(Φ52)

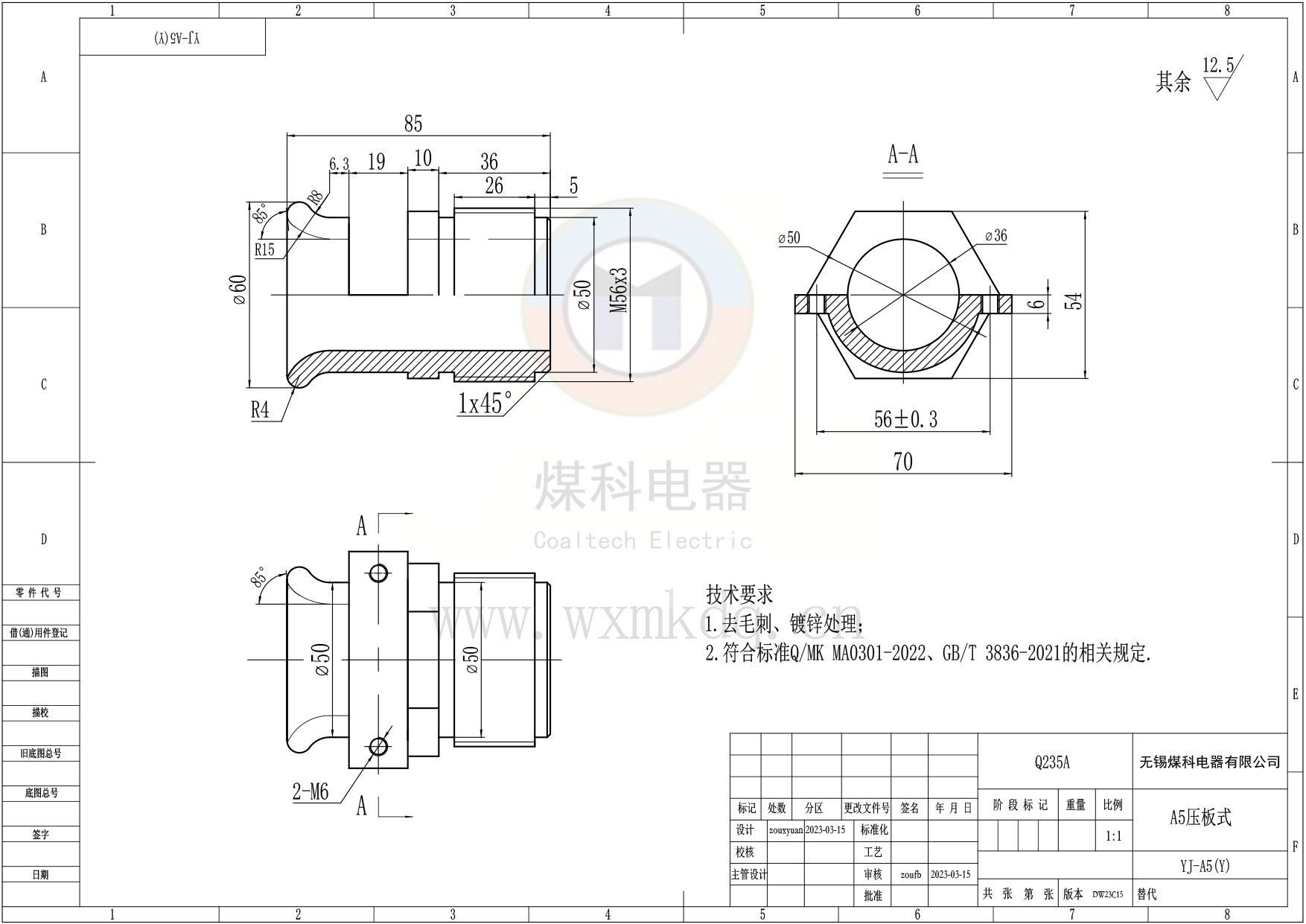

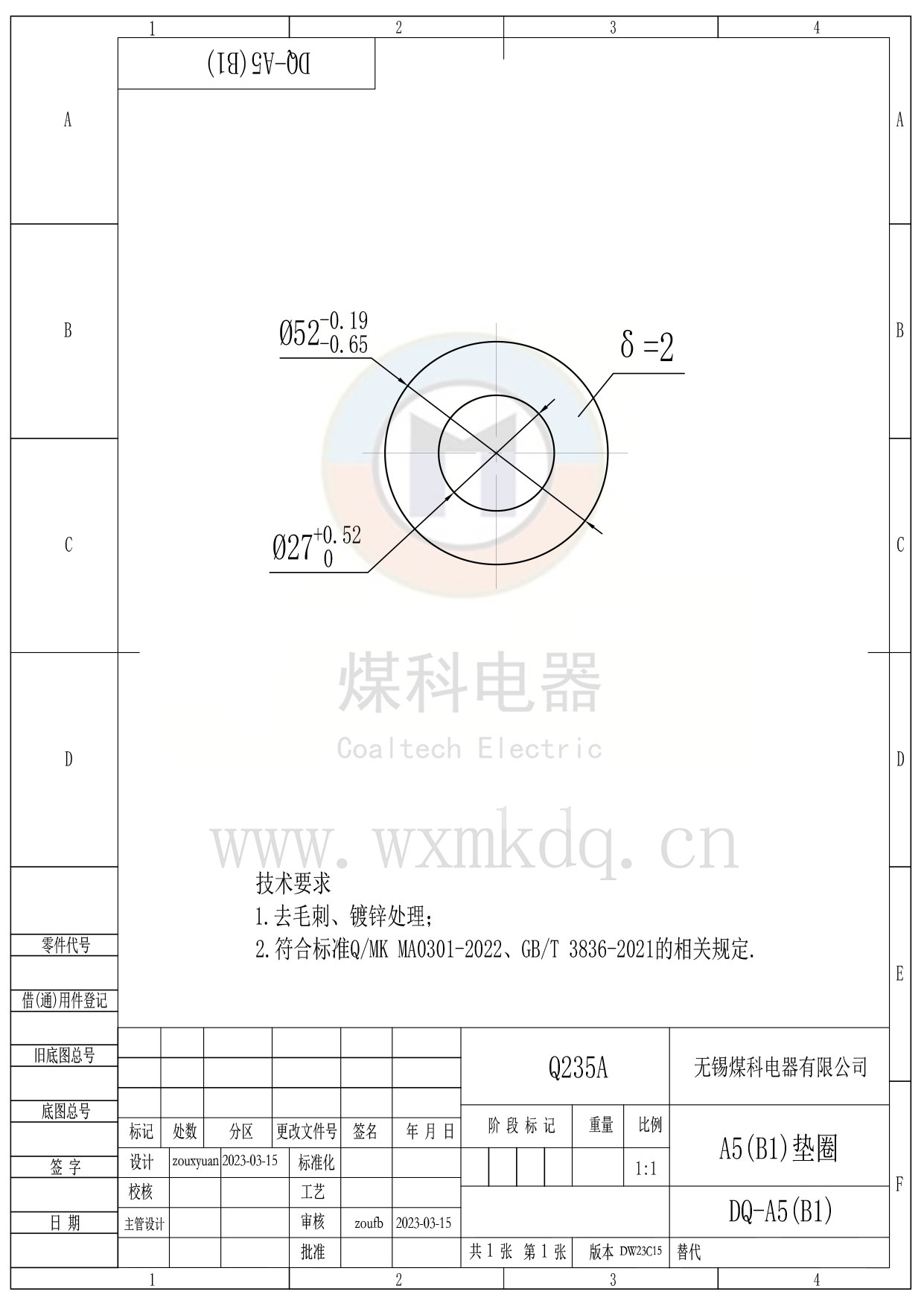

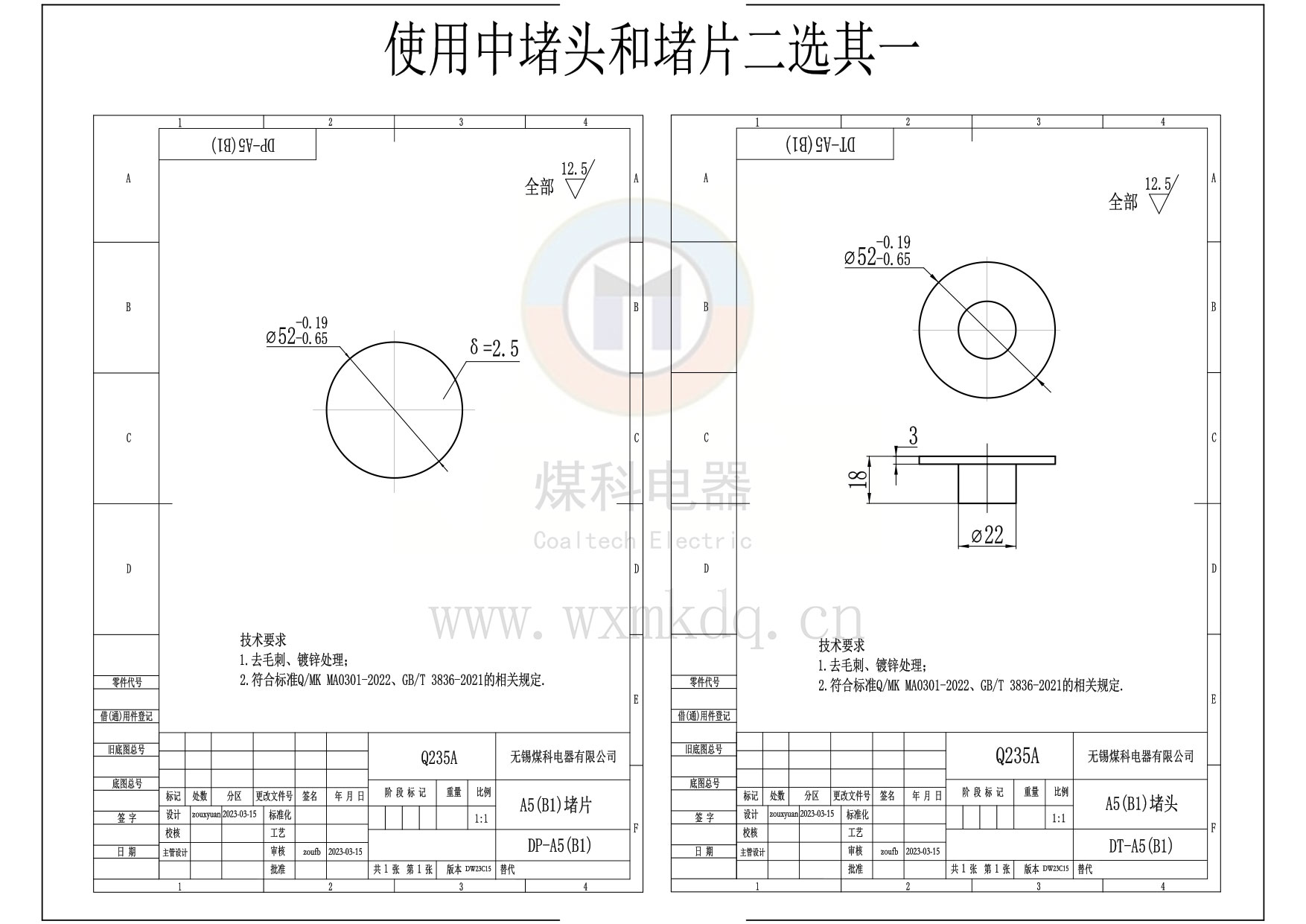

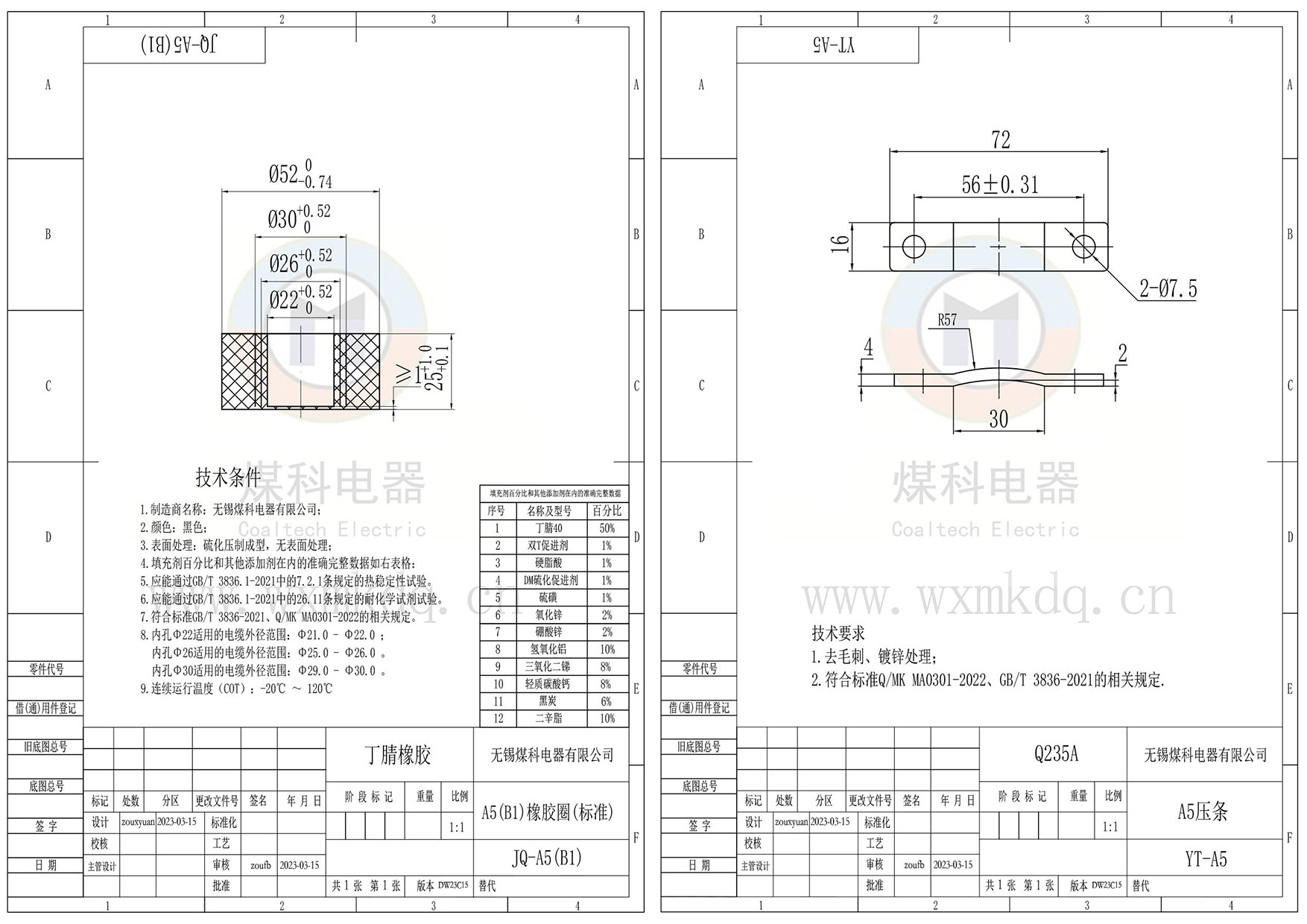

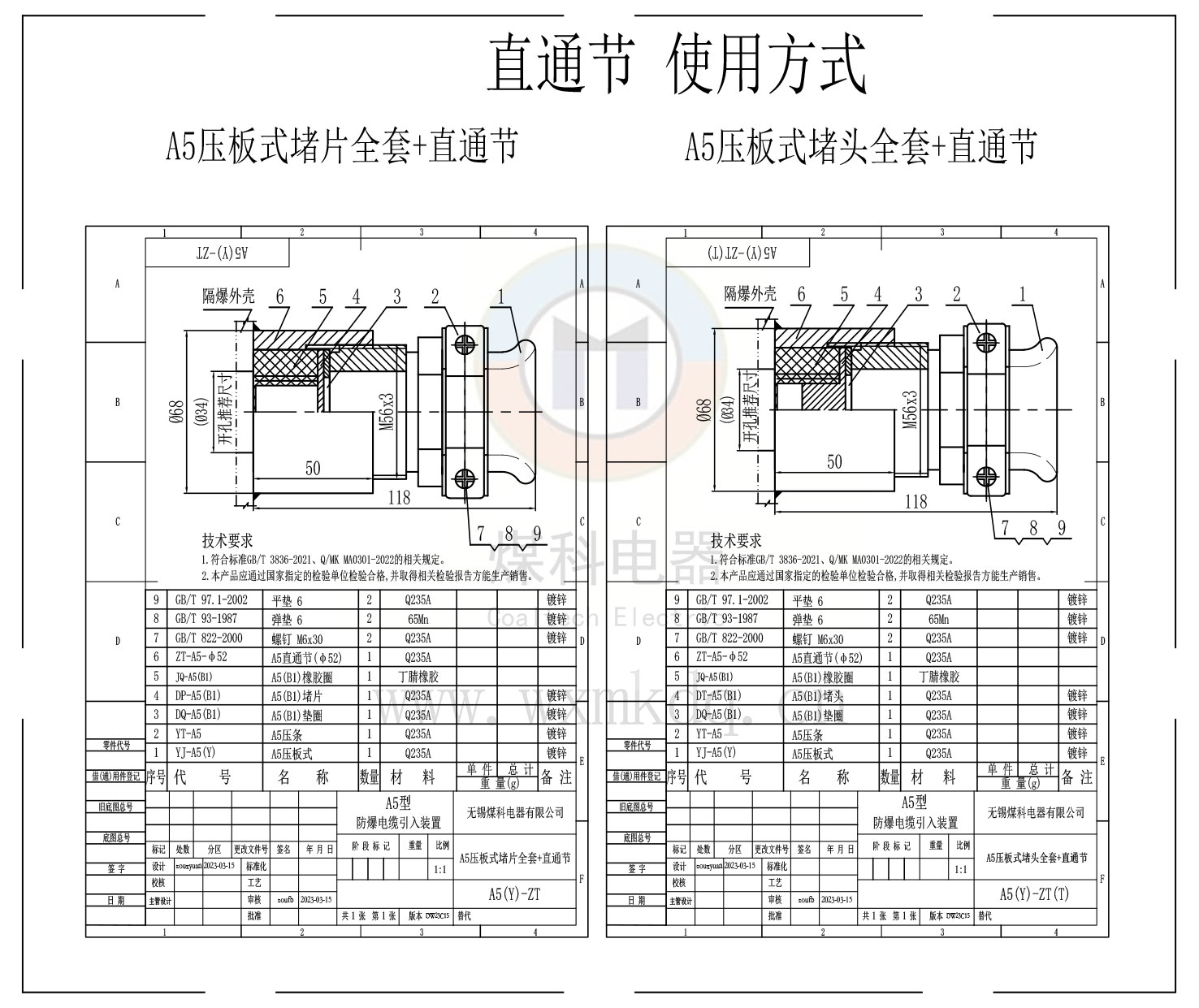

    ■產品詳細機械圖紙■




    引入裝置 選型簡介

    (1)防爆橡膠圈(阻燃)通過 相關的熱穩定試驗,并取得國家防爆檢驗站檢驗報告;

    (2)防爆橡膠圈可按照客戶的要求定做!現有尺寸可參考具體選型頁面!

    (3)標準型以外,包含多種規格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)歡迎來電咨詢!

    (4)標準型電纜引入線裝置 比較選型
