KDW220/24D礦用隔爆兼本安型直流穩壓電源（以下簡稱“電源”）可用于有瓦斯、煤塵等爆炸性危險場所，其外殼防護等級達到IP54，外殼采用硅溶膠精密澆鑄再精加工成型，內外表面進行防銹、涂漆處理，隔爆面進行磷化處理。內部集成無錫煤科電器有限公司生產的高性能模塊化的MKD-Q型輸出本質安全型電源模塊，該電源模塊輸出有雙重化過壓、過流、短路等保護。

本電源可以輸出一種有較高的帶載能力電源，在煤礦井下給各種監控設備、傳感器等本質安全型電路提供穩定的電源；本電源體積小巧，重量輕，裝拆移位使用十分方便。

★產品特征：

體積小，重量輕，安裝方便。模塊化設計，使用維護方便。輸出容量大，帶負載能力強。每個電源單路輸出，多種參數可選。

外形可組裝為多路輸出！

★使用環境條件：

1. 環境溫度：0℃～40℃；

2. 濕度：≤95％（+25℃）；

3. 環境大氣壓：86kPa～1l6kPa；

4. 無顯著振動和沖擊的場所；

5. 周圍介質無腐蝕性氣體；

6. 無濺水和淋水的場所；

7. 有瓦斯和煤塵爆炸危險的煤礦井下。

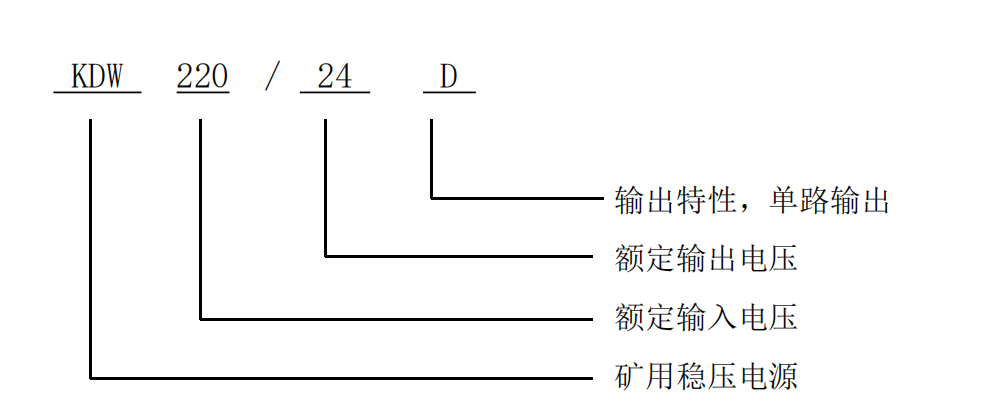

★型號命名：

★防爆標志：Ex db[ib Mb] I Mb     防爆類型：礦用隔爆兼本質安全型

★主要技術指標

 1.額定交流工作電壓：220V AC

 2.電壓范圍：(95～242)V AC

 3.輸入視在功率：≤80VA

 4.路數：1路

 5.額定輸出電壓：24V

 6.額定輸出電流：450mA

 7.短路電流：≤500mA

 8.過壓保護值：≤24.3V

 9.過流保護值：≤500mA

 10.輸出電壓偏離值：≤5%

 11.源效應：≤5%

 12.負載效應：≤5%

 13.周期與隨機偏移峰峰值：≤250mV

 14.本安參數：Um：242V AC；  Uo：24.3V；  Io：0.5A；  Co：1.0uF；  Lo：0.5mH；

★電氣間隙和爬電距離

 接線端子電氣間隙和爬電距離應符合GB/T 3836.3-2021中4.3和4.4的要求：

 電壓24V：電氣間隙和爬電距離均≥2.0mm；

 電壓AC220V：電氣間隙≥5.0mm，爬電距離≥8.0mm；

 本安電路接線端子與非本安電路接線端子之間的距離≥50mm。

★外形尺寸、質量及材質

（1）長×寬×高：225mm×101mm×80mm。

（2）重量：≈4.6kg。

（3）外殼材料：ZG350鑄鋼。

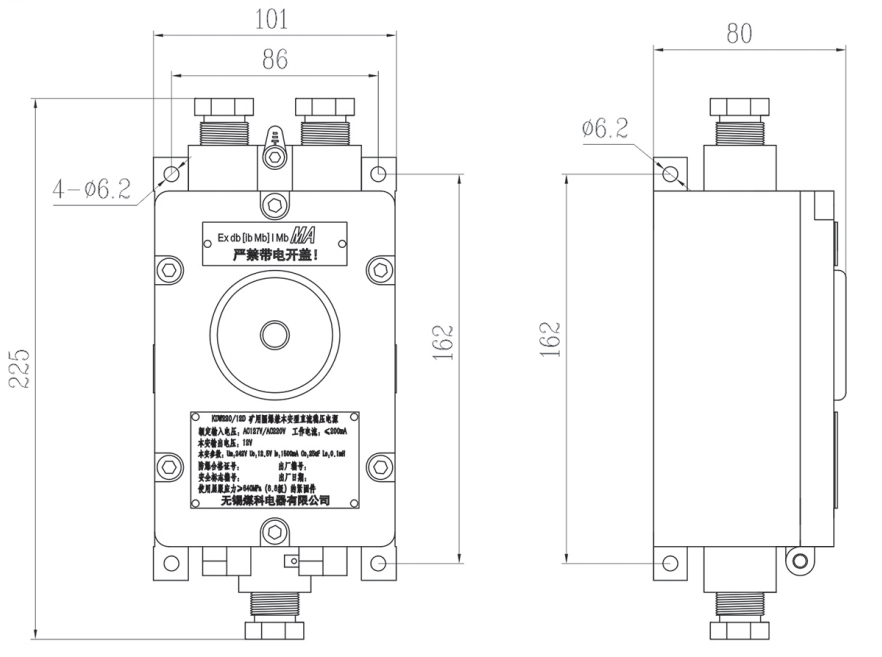

電源安裝尺寸如圖所示：
